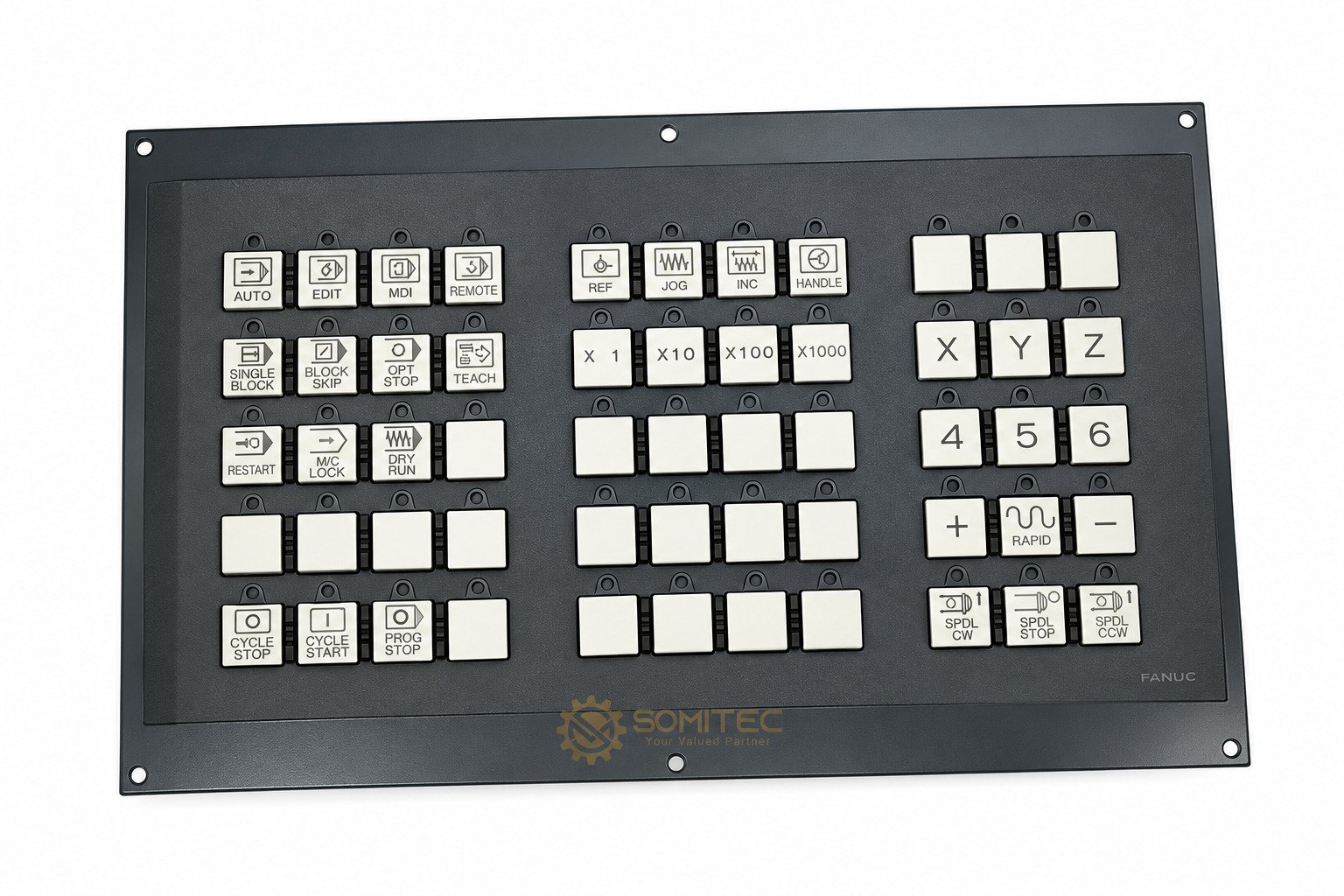

Bảng điều khiển FANUC A02B-0319-C243 Main panel B

Mô tả

FANUC A02B-0319-C243 là bảng điều khiển vận hành Main panel B trong tài liệu phần cứng Series 0i/0i Mate Model D. Thiết bị có 55 phím vận hành, giao tiếp FANUC I/O Link và hỗ trợ nhấn đồng thời ba phím. Đây là panel thao tác máy, cần phân biệt với màn hình LCD và bàn phím MDI nhập chương trình.

Khi tìm panel thay thế, hãy đối chiếu tem, giắc nối và cấu hình PMC của máy. Bạn có thể xem thêm nhóm linh kiện FANUC tại SOMITEC để nhận diện các thiết bị liên quan.

FANUC A02B-0319-C243 có chức năng gì?

Nhận thao tác từ người vận hành

Main panel B cung cấp các phím thao tác máy. Tên chức năng trên mặt phím và tác dụng thực tế phụ thuộc cách nhà chế tạo máy gán tín hiệu trong chương trình PMC. Vì vậy, cùng một panel có thể được bố trí nhãn phím khác nhau trên từng máy.

Kết nối tín hiệu và hiển thị trạng thái

Panel trao đổi dữ liệu với CNC qua FANUC I/O Link. Các phím sử dụng tín hiệu ma trận DI; LED màu xanh sử dụng ma trận DO. Ngoài ra, panel có ngõ vào và ngõ ra đa dụng để kết nối theo sơ đồ máy. Giao tiếp tay quay MPG hỗ trợ tối đa ba bộ.

Bảng thông số FANUC A02B-0319-C243

Nguồn: FANUC B-64303EN/03, mục 9.9.6.2–9.9.6.5, trang in 254–255. Mục 65 phím MDI trong bảng của hãng chỉ áp dụng Main panel A; không đưa thông số đó sang C243 Main panel B. Dòng 0,4 A là thông số nguồn panel, không phải dòng tải ngõ ra.

Ứng dụng và ưu điểm của Main panel B

FANUC A02B-0319-C243 được xem xét cho việc bảo trì cụm thao tác trên máy dùng cấu hình 0i Model D tương ứng. Phạm vi ứng dụng phải dựa vào danh sách linh kiện và sơ đồ điện của máy cụ thể. Không xác nhận khả năng thay trực tiếp chỉ bằng tên hệ điều khiển.

• 55 phím cho phép bố trí nhiều thao tác trên một mặt panel.
• Phím có chữ và ký hiệu giúp người vận hành nhận diện chức năng đã được gán.
• Hỗ trợ ba phím đồng thời theo cấu hình phần cứng được hãng công bố.
• Tích hợp DI, DO và giao tiếp MPG, thuận tiện khi bảo trì cụm thao tác phù hợp.

Panel phát lệnh thao tác trong hệ điều khiển; bộ khuếch đại servo thực hiện điều khiển motor. Chẳng hạn, bài servo drive FANUC A06B-6114-H207 giải thích vai trò của amplifier. Liên kết này không phải xác nhận hai mã luôn tương thích trên mọi máy.

Lưu ý khi chọn FANUC A02B-0319-C243 thay thế

Đối chiếu phần cứng trước khi đặt hàng

Gửi ảnh rõ tem mã, mặt trước, mặt sau và các giắc của panel đang dùng. Tiếp theo, kiểm tra model CNC, sơ đồ cấp nguồn, bố trí phím và địa chỉ tín hiệu. Nếu chỉ một phím không phản hồi, cần kiểm tra phím, cáp và tín hiệu PMC trước khi kết luận toàn bộ panel hỏng.

Kiểm tra lỗi theo triệu chứng

Phím không tác dụng, LED không sáng hoặc mất liên lạc có thể xuất phát từ nhiều vị trí trong hệ thống. Kỹ thuật viên cần ghi nhận trạng thái nguồn, kết nối I/O Link và tín hiệu đầu vào. Việc đo kiểm phải theo manual cùng quy trình của nhà chế tạo máy; không đấu thử nguồn vào giắc chưa xác định.

Trước khi tháo panel, ngắt và khóa nguồn máy, ghi lại dây nối và bảo vệ dữ liệu cấu hình. Sau khi lắp, thử từng phím trong điều kiện an toàn. Với lỗi chưa rõ nguyên nhân, tham khảo dịch vụ kiểm tra máy CNC để đánh giá cả panel và hệ thống liên quan.

Câu hỏi thường gặp

FANUC A02B-0319-C243 có phải màn hình không?

Không. Manual xác định đây là bảng điều khiển vận hành Main panel B. Cần chọn màn hình LCD hoặc bàn phím MDI bằng mã riêng theo cấu hình máy.

Panel dùng nguồn bao nhiêu volt?

Thông số nguồn là 24 VDC ±10% qua CA64. Không cấp điện lưới AC trực tiếp vào panel.

Có thể thay C242 bằng C243 không?

Không xác nhận thay trực tiếp. C242 là Main panel A, còn C243 là Main panel B. Cần đối chiếu chức năng MDI, dây nối, bố trí cơ khí và cấu hình PMC trước khi chọn.

Cần cung cấp gì để nhận báo giá?

Chuẩn bị mã đầy đủ, ảnh tem và giắc, model máy, số lượng cùng mô tả lỗi. Gửi thông tin qua trang liên hệ SOMITEC để đối chiếu cấu hình và tình trạng cung cấp thực tế.
