Mô tả
Bo nguồn FANUC A06B-6110-H030 là Power Supply Module thuộc dòng Alpha i, tên module PSM-30i. Thiết bị cấp năng lượng cho nhóm servo và spindle amplifier trong hệ truyền động FANUC. Theo manual B-65282EN/05, mã H030 thuộc nhóm nguồn vào 200 V, với công suất định mức 30 kW trong bảng PSMi.
Khi tìm nguồn thay thế, cần kiểm tra mã trên tem và cấu hình toàn bộ tủ điện. Tên PSM-30i không cho biết số trục cố định. Đồng thời, công suất của nguồn không phải công suất riêng của từng motor đang nối trong hệ thống.
Chức năng bo nguồn FANUC A06B-6110-H030
PSM nhận nguồn AC ba pha để tạo nguồn DC link cho các amplifier. Ngoài mạch công suất, hệ thống còn có nguồn điều khiển riêng. Vì vậy, việc kiểm tra điện đầu vào phải phân biệt hai mạch này theo sơ đồ đấu dây của máy.
Điểm đặc trưng của PSM là tái sinh năng lượng về nguồn điện khi motor giảm tốc. Đây là cơ chế khác với PSMR dùng điện trở để tiêu tán năng lượng. Do đó, không nên đổi giữa PSM và PSMR chỉ vì thấy tên hoặc kích thước gần giống nhau.
Bảng thông số FANUC A06B-6110-H030
| Hạng mục | Thông số đối chiếu |
|---|---|
| Thương hiệu | FANUC |
| Mã đặt hàng | A06B-6110-H030 |
| Dòng / tên module | Alpha i / PSM-30i |
| Loại thiết bị | Power Supply Module, nhóm nguồn vào 200 V |
| Nguồn mạch chính | 200–240 VAC, ba pha |
| Nguồn mạch điều khiển | 200–240 VAC, một pha, qua CX1A |
| Tần số nguồn | 50/60 Hz, sai lệch cho phép ±1 Hz |
| Sai lệch điện áp cho phép | −15% đến +10%, gồm biến động do tải |
| Công suất định mức | 30 kW theo bảng PSMi, mục 6.1.1(a) |
| Bề rộng module | 150 mm, loại có cánh tản nhiệt ngoài |
| AC reactor tương ứng | A81L-0001-0158 theo bảng chọn của hãng |
| Cơ chế tái sinh | Hoàn trả năng lượng về nguồn điện |
Nguồn: FANUC B-65282EN/05, mục 1.2, 1.4, 2.1, 3.1.1.1, 3.1.3.1 và 6.1.1. Công suất và điều kiện cấp điện phải được xét cùng cấu hình motor, amplifier và chu kỳ làm việc. Không tự quy đổi 30 kW thành số trục hoặc dòng điện định mức.
Ứng dụng và cấu hình đi kèm
A06B-6110-H030 phục vụ nhóm truyền động Alpha i trên máy công cụ có thiết kế phù hợp. Khi khảo sát tủ điện, kỹ thuật viên cần ghi lại nguồn PSM, các SVM, SPM và motor. Sau đó, đối chiếu tổng tải cũng như các thời điểm tăng tốc đồng thời.
Khách hàng có thể xem cấu trúc thiết bị ở bài servo drive FANUC A06B-6114-H207 hoặc nhóm spindle drive A06B-6111-H026#H550. Các liên kết này giúp phân biệt chức năng nguồn và amplifier; không xác nhận hai mã sẽ phù hợp với mọi cấu hình PSM-30i.
Ưu điểm của PSM-30i
- Cấp nguồn theo nhóm module: DC link liên kết nguồn với các amplifier trong cấu hình do hãng hướng dẫn.
- Tái sinh về lưới: năng lượng khi giảm tốc được đưa trở lại nguồn theo cơ chế của PSM.
- Thông tin chọn linh kiện rõ ràng: manual liên kết mã H030 với PSM-30i và reactor A81L-0001-0158.
- Thiết kế có tản nhiệt ngoài: cần bố trí đúng phần cánh tản nhiệt và đường gió theo hướng dẫn lắp đặt.
Những đặc điểm trên hỗ trợ quá trình thiết kế và bảo trì. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc nguồn điện, tải motor và điều kiện tủ máy. Không thể cam kết mức tiết kiệm điện hoặc tuổi thọ chỉ từ mã module.
Lưu ý lựa chọn bo nguồn FANUC A06B-6110-H030
Đối chiếu đủ mã trước khi thay thế
Trước hết, chụp tem thiết bị và các đầu nối để đọc đủ part number. Tiếp theo, kiểm tra cấp điện áp và bản vẽ điện. Không cấp trực tiếp điện 380–480 V vào mạch chính của module thuộc nhóm 200 V. Nếu máy sử dụng biến áp, cần đối chiếu nguồn phía thứ cấp.
Cùng họ 6110 vẫn có nhiều mức công suất khác nhau. Ví dụ, bo nguồn A06B-6110-H006 là một mã khác trong nhóm này. Không dùng mã thấp hơn hoặc lớn hơn làm phương án thay trực tiếp khi chưa kiểm tra cấu hình và yêu cầu nhà chế tạo máy.
Kiểm tra nguồn điện và phụ kiện
Cần đối chiếu reactor, contactor, thiết bị bảo vệ và tiết diện cáp theo manual. Ngoài ra, hãy kiểm tra chất lượng nối đất và đường gió. FANUC lưu ý trở kháng nguồn cao có thể gây cảnh báo điện áp DC link thấp hoặc cao khi tải thay đổi.
Hiện tượng cần kiểm tra khi hệ thống báo lỗi
Nếu nhóm drive không sẵn sàng, hãy ghi chính xác alarm và thời điểm xuất hiện. Trường hợp lỗi xảy ra lúc tăng tốc, cần xem nguồn cấp và tải đồng thời. Nếu lỗi xuất hiện khi giảm tốc, cần kiểm tra điều kiện tái sinh cùng các module liên kết.
Một cảnh báo không đủ để kết luận bo nguồn hỏng. Việc chẩn đoán phải dựa vào manual bảo trì đúng phiên bản và phép đo của kỹ thuật viên. Không tự gán mã alarm hoặc thay linh kiện công suất khi chưa xác định nguyên nhân.
An toàn khi kiểm tra
Ngắt điện, khóa nguồn và xác nhận DC link đã xả đến mức an toàn trước khi thao tác. Không chạm terminal hoặc cáp khi đèn báo điện tích còn sáng. Công việc đo kiểm và thay thế cần do người có chuyên môn điện công nghiệp thực hiện.

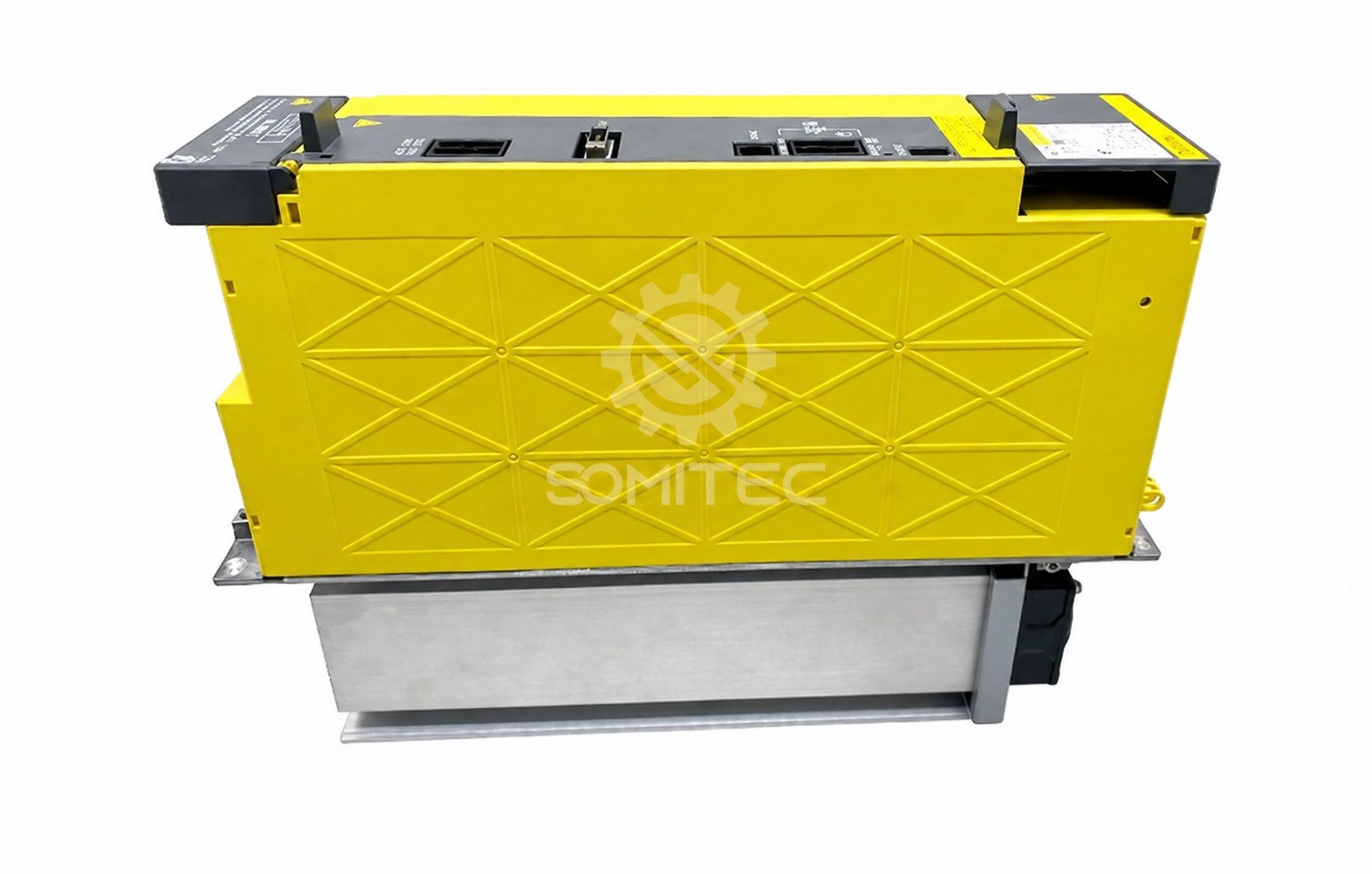

Hình ảnh minh họa
Câu hỏi thường gặp
A06B-6110-H030 có phải spindle amplifier không?
Không. Đây là nguồn PSM-30i. Spindle amplifier là module riêng nhận năng lượng từ nguồn và điều khiển motor trục chính trong cấu hình phù hợp.
PSM-30i cấp được bao nhiêu trục?
Không có số trục cố định chỉ từ tên module. Cần xét công suất tải, amplifier, motor và chu kỳ vận hành theo bảng chọn FANUC.
Có thể dùng reactor bất kỳ không?
Không nên chọn theo kích thước hoặc dòng ghi trên linh kiện đơn lẻ. Manual chỉ định A81L-0001-0158 cho PSM-30i; vẫn phải kiểm tra sơ đồ máy và yêu cầu lắp đặt thực tế.
Cần gửi gì để nhận tư vấn và báo giá?
Hãy gửi ảnh tem A06B-6110-H030, model máy, alarm và ảnh toàn bộ nhóm drive qua trang liên hệ SOMITEC. Tình trạng thiết bị, nguồn cung, thời gian giao và điều kiện bảo hành được xác nhận riêng theo yêu cầu; bài viết không khẳng định hàng sẵn kho.
Tài liệu kỹ thuật tham khảo
Thông số được đối chiếu từ FANUC Servo Amplifier Alpha i Descriptions B-65282EN/05. Tài liệu do FANUC biên soạn, bản PDF lưu tại MRO Electric. Khi thay thế, ưu tiên manual tương ứng đời thiết bị và hướng dẫn của nhà chế tạo máy.
