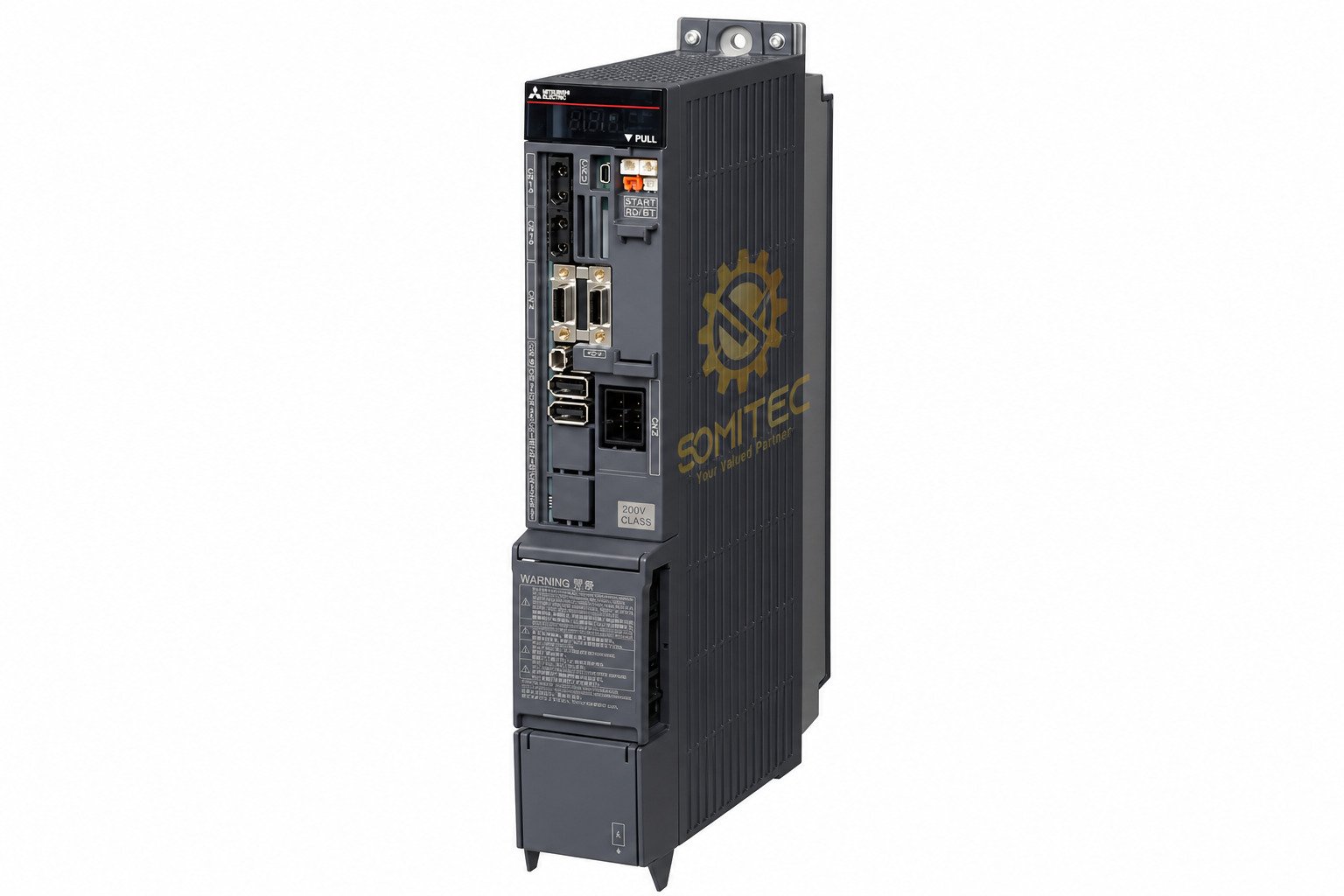

Bo nguồn Mitsubishi MDS-EH-CV-185 chính hãng

Mô tả

Bo nguồn Mitsubishi MDS-EH-CV-185 là power supply unit thuộc hệ truyền động MDS-EH. Thiết bị chuyển đổi nguồn AC để cấp điện cho nhóm servo và spindle drive theo cấu hình máy. Catalog Mitsubishi ghi công suất 15 kW liên tục và 18,5 kW trong 30 phút. Khi chọn thay thế, cần kiểm tra đầy đủ model, cấp điện áp và tổng tải của hệ truyền động.

Chức năng của bo nguồn Mitsubishi MDS-EH-CV-185

Module đảm nhiệm phần nguồn chung trong hệ MDS-EH. Mạch chính sử dụng bộ chuyển đổi có tái sinh năng lượng về nguồn điện. Vì vậy, đây là bo nguồn, không phải bộ điều khiển trực tiếp một motor. Số trục được cấp nguồn phụ thuộc các drive và motor trong cấu hình đã tính toán.

Trong tủ điện, cần phân biệt power supply với servo amplifier, spindle amplifier và bộ điều khiển CNC. Mỗi thiết bị có nhiệm vụ riêng. Đổi sai loại module có thể khiến hệ thống không hoạt động. Hãy đối chiếu sơ đồ máy trước khi quyết định mua linh kiện.

Bảng thông số MDS-EH-CV-185

Thông số trên thuộc đúng cột MDS-EH-CV-185 trong catalog. Công suất 18,5 kW có giới hạn thời gian, không phải mức liên tục. Dòng 35 A là dòng vào của bộ nguồn, không phải dòng ra của từng trục. Không suy ra công suất motor từ con số này.

Ứng dụng và ưu điểm có căn cứ

Cấp nguồn cho hệ truyền động MDS-EH

Bo nguồn phù hợp cấu hình truyền động sử dụng MDS-EH theo hướng dẫn chọn thiết bị của Mitsubishi. Tải cần tính cả các trục tiến dao và trục chính. Ngoài công suất định mức, phải xét công suất tức thời, chu kỳ gia công và phụ kiện nguồn. Một bảng liệt kê motor sẽ giúp việc đối chiếu rõ ràng hơn.

SOMITEC có nhóm servo drive Mitsubishi hai trục để tham khảo cách phân biệt chức năng. Sản phẩm thuộc hệ khác; liên kết này không xác nhận khả năng phối ghép với MDS-EH-CV-185.

Mạch tái sinh và làm mát cưỡng bức

Catalog nêu rõ mạch tái sinh năng lượng về nguồn. Đây là đặc điểm cần xét cùng hệ điện của máy. Quạt cưỡng bức hỗ trợ tản nhiệt theo thiết kế module. Tuy nhiên, hiệu quả vận hành còn phụ thuộc khoảng trống lắp đặt, vệ sinh tủ và tình trạng quạt. Không nên coi các đặc điểm này là cam kết tiết kiệm điện cho mọi máy.

Lưu ý chọn bo nguồn Mitsubishi MDS-EH-CV-185

Trước hết, chụp tem bo nguồn cũ và ghi nguyên mã đầy đủ. Tiếp theo, kiểm tra điện áp nguồn thực tế, sơ đồ tủ điện và danh sách drive. Sau đó, đối chiếu AC reactor cùng các phụ kiện theo manual. Không chọn chỉ vì vỏ ngoài hoặc phần số 185 giống nhau.

• Đối chiếu MDS-EH với MDS-E, MDS-DH2 và các hệ khác; không mặc định thay tương đương.
• Kiểm tra công suất liên tục, tải ngắn hạn và chu kỳ máy.
• Xác nhận đầu nối, thanh dẫn, vị trí lắp và phiên bản thiết bị.
• Ghi mã alarm cùng điều kiện xuất hiện trước khi tháo linh kiện.

Với nhu cầu khác, có thể xem danh mục bo nguồn Mitsubishi. Các mã trong danh mục cần được đối chiếu riêng; không phải tất cả đều dùng chung điện áp hoặc phụ kiện.

Chẩn đoán và lưu ý bảo dưỡng

Khi máy báo lỗi nguồn, hãy ghi nguyên mã cảnh báo trên CNC và module. Đồng thời, ghi thời điểm phát sinh: vừa bật nguồn, tăng tốc hay giảm tốc. Các thông tin này giúp kỹ thuật viên khoanh vùng. Không kết luận bo nguồn hỏng chỉ từ hiện tượng máy không chạy.

Quy trình kiểm tra nên bắt đầu bằng sơ đồ máy và manual đúng phiên bản. Kỹ thuật viên cần kiểm tra nguồn vào, đường dây, phụ kiện và điều kiện tản nhiệt. Nếu cần hỗ trợ, tham khảo dịch vụ sửa chữa máy CNC trước khi chọn linh kiện thay thế.

Việc đo điện và tháo lắp phải do người có chuyên môn thực hiện theo hướng dẫn an toàn của hãng. Ngắt nguồn và xác nhận tụ đã xả trước khi tiếp cận mạch điện. Không thử đóng nguồn nhiều lần khi chưa xác định nguyên nhân cảnh báo.

FAQ về MDS-EH-CV-185

Bo nguồn này có công suất bao nhiêu?

Catalog Mitsubishi ghi 15 kW liên tục và 18,5 kW trong 30 phút. Hai giá trị phục vụ điều kiện tải khác nhau. Khi chọn thiết bị, cần kiểm tra cả chu kỳ làm việc và yêu cầu công suất tức thời.

Có dùng nguồn 200 V được không?

Bảng thông số MDS-EH-CV-185 ghi nguồn vào 380–480 VAC. Không đấu trực tiếp theo thông số của model MDS-E 200 V. Phải đối chiếu sơ đồ điện và cấu hình nguồn của máy thực tế.

Thiết bị điều khiển bao nhiêu trục?

Đây là bộ nguồn chung. Nó không trực tiếp điều khiển một số trục cố định. Số trục và tải khả dụng phụ thuộc cách chọn drive, motor và tổng công suất theo tài liệu hãng.

Cần gửi gì để nhận tư vấn?

Hãy gửi ảnh tem bo nguồn, tem drive và motor, sơ đồ nguồn nếu có, model máy và mã alarm. Liên hệ SOMITEC để đối chiếu MDS-EH-CV-185. Giá, tình trạng hàng và thời gian giao sẽ được xác nhận riêng theo yêu cầu.

Nguồn thông số

Tài liệu kiểm chứng: Mitsubishi Electric NC Specification Selection Guide M800/M80/C80 Series, BNP-A1233-G, bảng MDS-EH Series – Power supply unit. Nội dung kỹ thuật tham khảo thêm manual MDS-E/EH. Thông số lắp đặt cuối cùng phải theo phiên bản tài liệu áp dụng cho máy.
