Encoder Mitsubishi OSA105ET2A cho trục vít me CNC chính hãng

Mô tả

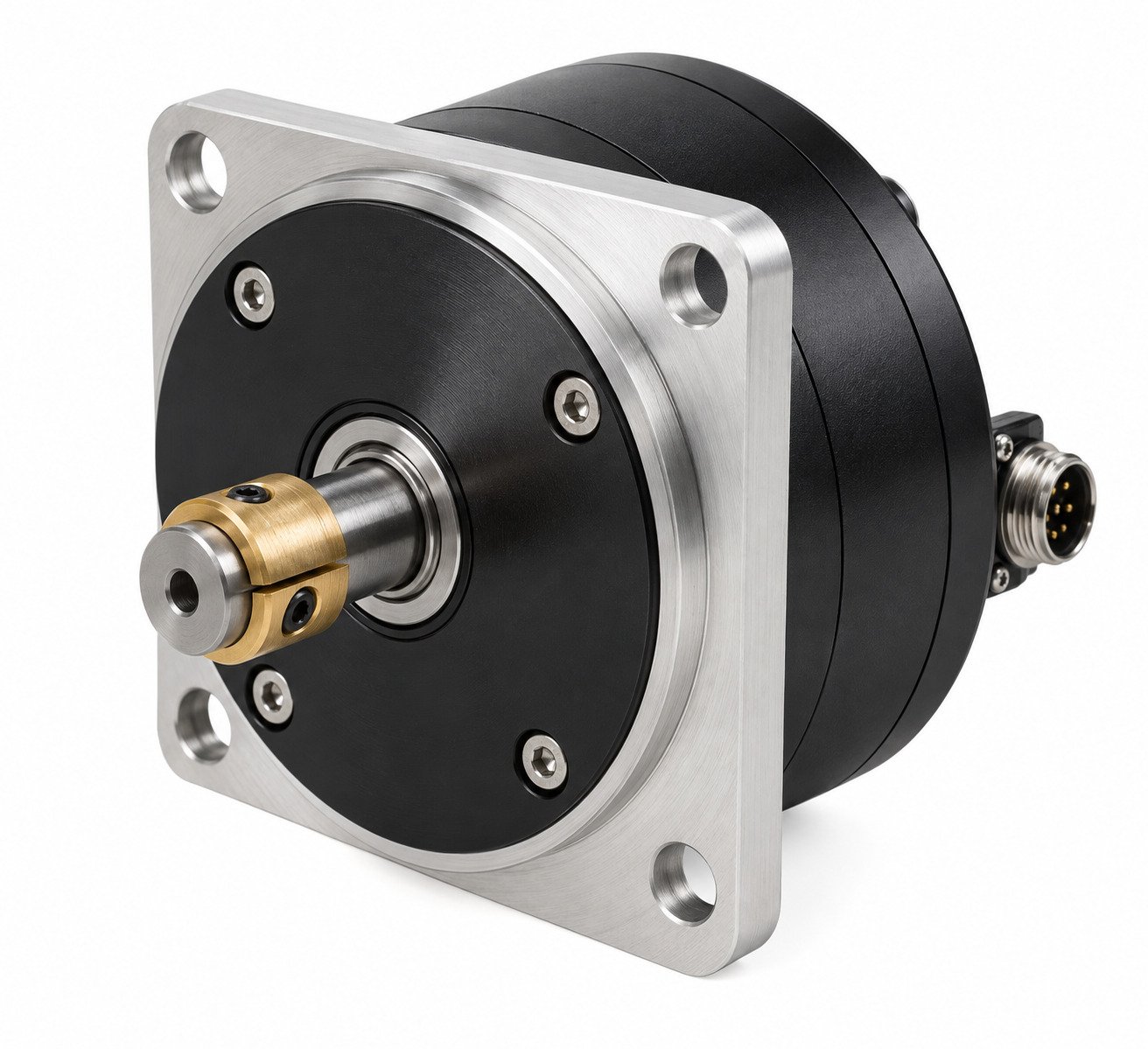

Encoder Mitsubishi OSA105ET2A là bộ mã hóa tuyệt đối lắp ở phía trục vít me (ball screw side) trong hệ CNC Mitsubishi. Thiết bị cung cấp phản hồi vị trí theo dữ liệu nối tiếp để bộ điều khiển theo dõi chuyển động của trục. Theo tài liệu kỹ thuật Mitsubishi Electric, độ phân giải của mã này là 1.000.000 xung/vòng. SOMITEC hỗ trợ đối chiếu mã, kiểm tra tình trạng và tìm nguồn linh kiện theo máy thực tế.

Encoder Mitsubishi OSA105ET2A dùng ở đâu?

OSA105ET2A thuộc nhóm encoder lắp ở phía cơ cấu trục vít me, khác với encoder gắn trực tiếp ở đuôi servo motor. Vị trí lắp, trục nối, cáp và tham số điều khiển do cấu hình của từng máy CNC quyết định. Khi xác định linh kiện thay thế, cần đọc đủ tem OSA105ET2A, sơ đồ điện, đầu nối và các tùy chọn của hệ truyền động. Không nên chọn chỉ dựa trên hình dáng vỏ hoặc một phần mã.

Thông số encoder Mitsubishi OSA105ET2A

Những trị số trên giúp nhận diện thiết bị; khả năng lắp thay trực tiếp vẫn phải dựa vào tem, bản vẽ lắp và cấu hình của máy. Đặc biệt, số xung giống nhau không đồng nghĩa đầu nối, trục và giao thức sử dụng hoàn toàn tương thích.

Vai trò của encoder trong điều khiển trục CNC

Khi trục vít me quay, encoder gửi thông tin vị trí về hệ CNC. Bộ điều khiển so sánh phản hồi với lệnh chuyển động, qua đó giám sát độ lệch vị trí và trạng thái của trục. Phương pháp vị trí tuyệt đối có pin duy trì dữ liệu khi nguồn chính ngắt. Nếu máy báo lỗi liên quan đến phản hồi vị trí hoặc pin, cần ghi lại mã alarm trước khi tháo thiết bị.

Encoder phía trục vít me còn giúp nhận biết chuyển động ở phía cơ cấu máy, tùy thiết kế có thể khác với đo chuyển động trên trục motor. Không thể suy ra trục X, Y hay Z từ riêng model OSA105ET2A; cần kiểm tra sơ đồ điện và vị trí lắp thực tế.

Khi nào cần kiểm tra OSA105ET2A?

• Máy CNC báo alarm về bộ mã hóa, vị trí tuyệt đối, cáp phản hồi hoặc pin duy trì.
• Trục không về gốc, sai lệch vị trí hoặc chạy gián đoạn sau khi đã kiểm tra cơ khí.
• Cáp, giắc hoặc vị trí lắp encoder có dấu hiệu va chạm, lỏng hoặc nhiễm bẩn.
• Cần thay linh kiện sau sửa chữa, nâng cấp hoặc phục hồi cụm trục vít me.

Trước khi kết luận encoder hỏng, kỹ thuật viên nên kiểm tra nguồn, pin theo hướng dẫn của hệ CNC, dây tín hiệu, đầu nối và tình trạng cơ khí của trục. Phải thực hiện quy trình an toàn điện và lưu dữ liệu tham số, điểm gốc theo hướng dẫn nhà sản xuất trước khi tháo hoặc thay encoder. Việc thay pin hoặc tháo encoder sai trình tự có thể làm mất thông tin vị trí tuyệt đối.

Đối chiếu mã trước khi đặt hàng

Hãy gửi ảnh rõ mặt tem encoder, cả hai phía thiết bị, mã đầu nối, model CNC/drive, mã alarm và hình vị trí lắp. Nếu có bản vẽ cụm vít me hoặc danh sách phụ tùng của máy, SOMITEC sẽ dùng để đối chiếu kích thước, cáp và phiên bản. Các mã gần giống như OSA105ET hoặc OSA105ET2 không được coi là thay trực tiếp cho OSA105ET2A nếu chưa xác nhận tài liệu.

Để tham khảo các bộ mã hóa khác, xem encoder Mitsubishi OSA104S2 và encoder Mitsubishi OSA18-100. Đây là sản phẩm liên quan để nhận diện dòng, không phải danh sách mã thay thế. Nếu chưa chắc mã, hãy gửi ảnh tem và yêu cầu tìm linh kiện hoặc liên hệ SOMITEC để được đối chiếu.

Câu hỏi thường gặp

OSA105ET2A có bao nhiêu xung mỗi vòng?

Độ phân giải theo bảng thông số Mitsubishi là 1.000.000 xung/vòng.

Encoder này có giữ vị trí khi tắt điện không?

Đây là loại vị trí tuyệt đối dùng phương pháp duy trì bằng pin. Tình trạng pin và dữ liệu gốc cần kiểm tra theo hướng dẫn của hệ CNC.

OSA105ET2A có thay được OSA105ET2 hoặc OSA105ET không?

Không thể khẳng định chỉ từ tên gọi. Cần đối chiếu mã đầy đủ, cơ cấu lắp, đầu nối, tín hiệu và tài liệu của máy trước khi quyết định.

Nguồn thông số: Mitsubishi Electric, MDS-D2/DH2 Series Specifications Manual, mục Ball Screw Side Encoder (OSA105ET2A).
