Mô tả

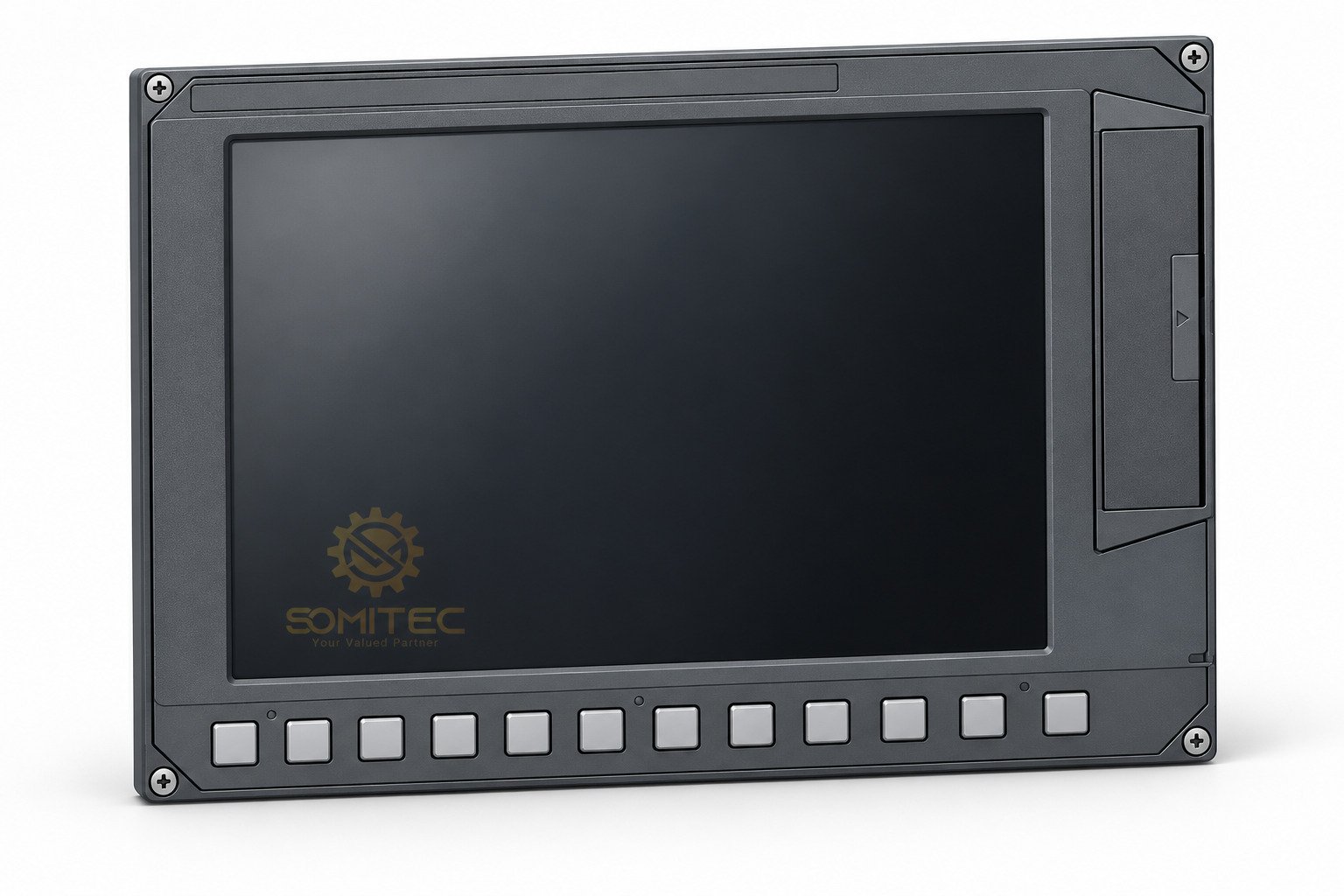

Màn hình cảm ứng Mitsubishi FCU7-DU140-31 là cụm hiển thị màu TFT 10,4 inch của hệ M700VS. Thiết bị có độ phân giải VGA 640 × 480 và tích hợp touch panel. Khi thay thế, cần đọc đầy đủ mã trên tem để chọn đúng phiên bản.
SOMITEC hỗ trợ đối chiếu mã màn hình, cụm điều khiển và cấu hình bảng vận hành. Khách hàng có thể tham khảo nhóm màn hình Mitsubishi để phân biệt cụm LCD, bàn phím và các linh kiện liên quan.
FCU7-DU140-31 có chức năng gì?
Cụm màn hình cung cấp giao diện hiển thị cho hệ điều khiển M700VS. Người vận hành theo dõi dữ liệu và thực hiện thao tác qua màn hình cảm ứng cùng các phím menu. Nội dung hiển thị và chức năng thao tác phụ thuộc phần mềm NC và cấu hình của nhà chế tạo máy.
Cấu tạo theo tài liệu Mitsubishi
Danh sách cấu hình của hãng ghi rõ LCD panel, backlight inverter, phím menu, touch panel, card điều khiển cảm ứng và các cáp liên quan. Vì vậy, cần xác định hạng mục hỏng trước khi quyết định thay cả cụm. Màn hình LCD, đèn nền và lớp cảm ứng đảm nhiệm các chức năng khác nhau.
Đây là display unit. Khi gửi yêu cầu mua, khách hàng nên nói rõ cần cụm hiển thị hay cả bộ gồm màn hình và control unit. Hình dạng mặt trước không đủ để xác định các thành phần đi kèm.
Bảng thông số Mitsubishi FCU7-DU140-31
| Hạng mục | Thông số đã đối chiếu |
|---|---|
| Thương hiệu | Mitsubishi Electric |
| Mã cụm hiển thị | FCU7-DU140-31 |
| Hệ điều khiển tham chiếu | M700VS |
| Loại màn hình | LCD màu TFT, có touch panel |
| Kích thước màn hình | 10,4 inch |
| Độ phân giải | VGA 640 × 480 |
| Kích thước bao mặt trước | 290 × 220 mm |
| Lỗ lắp panel | 280 ± 0,3 × 210 ± 0,3 mm |
| Mã đèn nền trong manual | 104LHS52 |
| Tấm bảo vệ cảm ứng | N939B036G51 |
| Hiệu chuẩn cảm ứng | Dữ liệu lưu trong control unit; cần hiệu chuẩn lại khi thay control unit |
Kích thước trên thuộc bản vẽ đúng mã trong manual. Khi lắp thực tế, cần kiểm tra khoảng trống phía sau, đường đi cáp và cụm điều khiển gắn kèm. Bài không tự điền điện áp riêng, công suất hay khối lượng khi chưa có căn cứ đúng phiên bản.
Ứng dụng và ưu điểm có căn cứ
Màn hình phù hợp nhu cầu thay thế, bảo trì bảng vận hành sử dụng cấu hình M700VS tương ứng. Không nên chọn chỉ theo tên hãng máy hoặc kích thước LCD. Bộ điều khiển, mã màn hình và sơ đồ lắp mới là các căn cứ cần đối chiếu.
- Hiển thị màu TFT: giao diện màu giúp người vận hành phân biệt thông tin trên màn hình.
- Có cảm ứng: hỗ trợ thao tác trực tiếp ở các chức năng được cấu hình cho touch panel.
- Có tài liệu phụ tùng: manual liệt kê đèn nền và tấm bảo vệ để kiểm tra đúng hạng mục.
- Có bản vẽ lắp: kích thước mặt trước và lỗ panel giúp đánh giá vị trí lắp trước khi đặt hàng.
Các đặc điểm này không bảo đảm thay thế trực tiếp cho mọi màn hình Mitsubishi. Khách hàng có thể xem thêm linh kiện Mitsubishi tại SOMITEC khi cần rà cả cụm vận hành.
Lưu ý chọn màn hình thay thế
Đọc đủ hậu tố và kiểm tra phần đi kèm
Manual phân biệt FCU7-DU140-11 với FCU7-DU140-31: mã -11 là màn hình 10,4 inch không có touch panel, còn mã -31 có cảm ứng. Bản -32 được liệt kê cho M70V trong tài liệu lựa chọn của hãng. Không mặc định các hậu tố này thay thế lẫn nhau.
Trước khi đặt hàng, hãy chụp tem phía sau, toàn bộ mặt trước và các đầu nối. Đồng thời, gửi mã control unit đang dùng. Nếu cần xử lý cả bàn phím, có thể tham khảo nhóm sản phẩm như bàn phím Mitsubishi M70; việc ghép với màn hình này phải được kiểm tra riêng.
Kiểm tra hiệu chuẩn sau khi thay control unit
Instruction Manual nêu dữ liệu hiệu chuẩn touch panel nằm trong control unit. Do đó, ngay cả khi giữ nguyên màn hình nhưng đổi bộ điều khiển, kỹ thuật viên vẫn cần thực hiện hiệu chuẩn lại. Sau hiệu chuẩn, kiểm tra vị trí chạm ở nhiều vùng trước khi đưa máy vào vận hành.
Dấu hiệu cần kiểm tra khi màn hình có vấn đề
Các biểu hiện dưới đây là hướng kiểm tra ban đầu, không phải kết luận hỏng riêng của model. Hãy ghi nhận thời điểm xuất hiện, hình ảnh hiển thị và tình trạng máy để kỹ thuật viên đánh giá.
- Màn hình tối: kiểm tra nguồn cấp của hệ, kết nối và cụm đèn nền theo manual; không kết luận LCD hỏng ngay.
- Cảm ứng lệch vị trí: kiểm tra hiệu chuẩn, tấm bảo vệ và đường kết nối touch panel.
- Ảnh chập chờn: ghi lại hiện tượng và kiểm tra cáp LCD, đầu nối sau khi ngắt nguồn an toàn.
- Không nhận phím menu: kiểm tra cụm phím và cáp liên quan thay vì chỉ thay lớp cảm ứng.
Việc tháo lắp cần do người có chuyên môn thực hiện. Sao lưu dữ liệu phù hợp trước khi can thiệp vào control unit, cô lập nguồn và làm theo hướng dẫn của nhà chế tạo máy.
FAQ về FCU7-DU140-31
Mã này có cảm ứng không?
Có. Mitsubishi liệt kê đúng mã này là màn hình màu TFT 10,4 inch với touch panel, độ phân giải 640 × 480.
Có thể dùng bản -11 thay cho bản -31 không?
Không nên mặc định thay trực tiếp. Bản -11 không có cảm ứng theo danh sách cấu hình. Cần đối chiếu chức năng máy, cáp và bộ điều khiển trước khi chọn.
Mua màn hình có bao gồm control unit không?
Phạm vi cung cấp cần được xác nhận trong báo giá. Hãy ghi rõ cần display unit hay bộ hoàn chỉnh và gửi ảnh cụm hiện có.
Cần gửi thông tin gì để SOMITEC đối chiếu?
Gửi mã FCU7-DU140-31, ảnh tem, mã control unit và mô tả lỗi qua trang yêu cầu báo giá SOMITEC. Giá, tình trạng hàng, phụ kiện và thời gian giao sẽ được xác nhận theo từng yêu cầu.
Nguồn thông số
Mitsubishi M700V Series Specifications Manual, IB-1500916, phần II-8, II-10 và II-31: cấu hình, phụ tùng và bản vẽ đúng mã.
Mitsubishi M700V/M70V Series Instruction Manual, IB-1501563, phần III-12 và III-20 đến III-22: đèn nền, lắp đặt và hiệu chuẩn.
