Servo amplifier FANUC A06B-6240-H207 αiSV 40/40-B

Mô tả

Servo amplifier FANUC A06B-6240-H207 là mô-đun khuếch đại servo hai trục thuộc dòng αiSV-B, cấu hình αiSV 40/40-B. Thiết bị dùng trong hệ điều khiển chuyển động FANUC, nhận lệnh từ CNC và cấp công suất riêng cho hai động cơ servo.

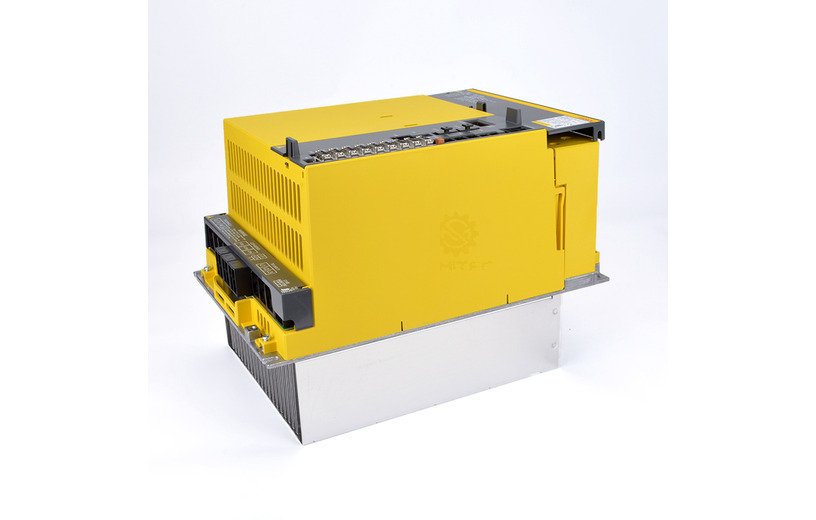

Lưu ý hình ảnh: ảnh đại diện là hình minh họa cùng nhóm servo amplifier FANUC tích hợp nhiều trục. Khi lựa chọn, cần đối chiếu trực tiếp tem mã A06B-6240-H207 trên thiết bị thực tế.

Servo amplifier FANUC A06B-6240-H207 có chức năng gì?

Mô-đun chuyển đổi nguồn DC link thành điện áp ba pha điều khiển động cơ servo. Hai kênh L và M được tích hợp trong cùng một thân máy. Nhờ đó, tủ điện có thể giảm số lượng mô-đun riêng lẻ nhưng vẫn điều khiển độc lập hai trục.

Chức năng chính

• Khuếch đại công suất cho hai động cơ servo trên hai trục L và M.
• Nhận lệnh điều khiển từ CNC FANUC qua giao tiếp FSSB.
• Điều khiển dòng điện, mô-men và tốc độ của động cơ theo lệnh CNC.
• Giám sát trạng thái công suất, quá dòng, quá nhiệt và liên kết truyền thông.

Thông số kỹ thuật A06B-6240-H207

Các thông số trên được đối chiếu theo tài liệu FANUC Servo Amplifier αi-B Series, manual B-65412EN và tài liệu khởi động B-65515EN.

Ứng dụng phù hợp

A06B-6240-H207 phù hợp với hệ thống sử dụng servo amplifier αi-B 200 V và cần điều khiển hai trục có cấp dòng 40/40. Thiết bị thường xuất hiện trong máy tiện, máy phay, trung tâm gia công, máy mài hoặc dây chuyền tự động dùng CNC FANUC tương thích.

Ứng dụng thực tế phụ thuộc cấu hình CNC, nguồn công suất, động cơ và tham số máy. Vì vậy, mã trên tem là tiêu chí đầu tiên. Không nên thay chỉ dựa vào hình dạng vỏ hoặc màu sắc.

Ưu điểm có căn cứ

• Tích hợp hai trục: một mô-đun điều khiển hai động cơ, giúp bố trí tủ điện gọn hơn so với hai bộ khuếch đại đơn.
• Thuộc dòng αi-B: cấu trúc mô-đun mỏng và dùng linh kiện công suất tổn hao thấp theo mô tả của dòng sản phẩm.
• Giao tiếp FSSB: trao đổi lệnh tốc độ cao với CNC FANUC tương thích.
• Thông số rõ theo từng trục: 13 Arms và giới hạn 40 Apeak cho cả L và M, thuận tiện đối chiếu khi thay thế.

Lưu ý khi chọn và thay thế

Đối chiếu đúng mã

Phải kiểm tra đủ chuỗi A06B-6240-H207. Các mã H206, H208 hoặc H209 có cấu hình dòng khác. Không suy luận khả năng thay thế chỉ vì cùng dòng A06B-6240.

Kiểm tra toàn bộ hệ thống

Trước khi lắp, cần xác nhận bộ nguồn PSM, điện áp DC link, động cơ hai trục, cáp động lực, cáp phản hồi và cáp FSSB. Sau khi thay, kiểm tra tham số servo và trình tự khởi động theo manual của máy.

Kiểm tra tản nhiệt

Làm sạch quạt, khe gió và bề mặt tản nhiệt. Nhiệt tích tụ có thể gây dừng máy hoặc làm giảm tuổi thọ linh kiện công suất.

Lỗi thường gặp và hướng kiểm tra

• Báo lỗi quá dòng: kiểm tra cáp U/V/W, chạm đất, động cơ kẹt cơ khí và transistor công suất.
• Báo lỗi quá nhiệt: kiểm tra quạt, lọc gió, nhiệt độ tủ và khoảng hở thông gió.
• Mất truyền thông FSSB: kiểm tra cáp quang, đầu nối, thứ tự mô-đun và nguồn điều khiển.
• DC link bất thường: kiểm tra bộ nguồn PSM, cầu đấu, contactor và điện áp nguồn vào.

Không cấp nguồn thử khi còn nghi ngờ chạm chập. Việc kiểm tra mạch công suất nên do kỹ thuật viên có kinh nghiệm thực hiện.

Liên kết tham khảo trên SOMITEC

• Servo drive FANUC A06B-6114-H210
• Servo drive FANUC A06B-6114-H207
• Servo drive FANUC A06B-6114-H304
• Gửi yêu cầu tìm linh kiện máy

Câu hỏi thường gặp

A06B-6240-H207 điều khiển bao nhiêu trục?

Đây là servo amplifier hai trục, ký hiệu αiSV 40/40-B, với hai kênh L và M.

Dòng điện ra định mức là bao nhiêu?

Mỗi trục có dòng điện ra định mức 13 Arms và giới hạn dòng danh định 40 Apeak.

Có thể thay bằng A06B-6240-H208 không?

Không nên thay trực tiếp nếu chưa kiểm tra. H208 là cấu hình αiSV 40/80-B, khác cấp dòng của trục M.

Cần cung cấp gì để kiểm tra tương thích?

Nên gửi ảnh rõ tem mã, model CNC, mã động cơ hai trục, mã bộ nguồn PSM và ảnh các đầu nối đang sử dụng.
