Mô tả

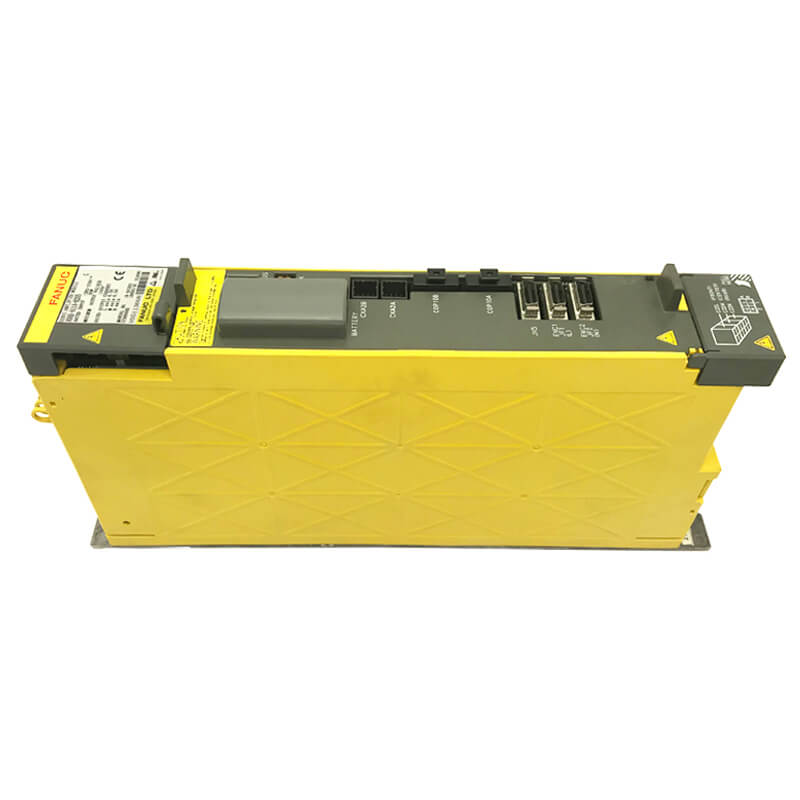

Servo drive FANUC A06B-6114-H206 là mô-đun khuếch đại servo Alpha i, model SVM2-20/40i, điều khiển hai trục trong hệ CNC FANUC. Tài liệu FANUC B-65282EN/05 liệt kê dòng đầu ra định mức 6,5 Arms cho trục L và 13 Arms cho trục M. SOMITEC hỗ trợ kiểm tra mã, báo giá, cung cấp và tư vấn sửa chữa theo tình trạng thiết bị thực tế.
Servo drive FANUC A06B-6114-H206 dùng để làm gì?
A06B-6114-H206 nhận lệnh qua giao tiếp FSSB từ bộ điều khiển CNC và cấp dòng cho hai động cơ servo, tương ứng hai kênh L và M. Bộ khuếch đại làm việc cùng mô-đun nguồn, động cơ, cáp công suất và cáp phản hồi. Ký hiệu 20/40 trong tên SVM2-20/40i phản ánh cấp giới hạn dòng danh nghĩa của hai kênh; không nên hiểu đây là công suất motor tính bằng kW.
Khi cần thay drive, đọc đủ mã A06B-6114-H206 cùng hậu tố trên tem, kiểm tra model CNC và động cơ. Hai bộ có vỏ giống nhau vẫn có thể khác dòng định mức, số trục, đầu nối hoặc cấu hình phần mềm.
Thông số kỹ thuật FANUC A06B-6114-H206
| Hạng mục | Thông tin |
|---|---|
| Nhà sản xuất | FANUC |
| Mã đặt hàng | A06B-6114-H206 |
| Dòng / model | Alpha i / SVM2-20/40i |
| Loại thiết bị | Servo amplifier module |
| Số trục điều khiển | 2 trục, L và M |
| Nhóm hệ | 200 V input series |
| Giao tiếp với CNC | FSSB |
| Dòng ra định mức trục L | 6,5 Arms |
| Dòng ra định mức trục M | 13 Arms |
| Giới hạn dòng danh nghĩa L / M | 20 / 40 Apeak |
| Công suất motor tương thích | Phụ thuộc cấu hình động cơ và máy; cần đối chiếu tem và manual |
Giá trị 20/40 Apeak là giới hạn dòng đỉnh danh nghĩa theo bảng FANUC; đây không phải dòng làm việc liên tục. Tài liệu lưu ý giới hạn dòng thực tế có thể dao động theo hằng số mạch. Công suất kW của máy hoặc motor không thể xác định chỉ từ mã drive.
Ứng dụng trên máy CNC
Servo amplifier hai trục thường nằm trong tủ điện của trung tâm gia công, máy tiện CNC và dây chuyền tích hợp điều khiển FANUC Alpha i. Một module điều khiển hai kênh giúp bố trí gọn trong tủ, nhưng cần ghép đúng mô-đun nguồn, đầu nối và thông số hai động cơ. Lựa chọn sai cấp dòng có thể gây alarm hoặc khiến hệ không vận hành đúng thiết kế.
Nếu cần bộ hai trục cấp dòng khác, tham khảo servo drive FANUC A06B-6114-H207 và A06B-6114-H208. Đây là sản phẩm liên quan, không phải mã thay thế trực tiếp. Với một trục, xem A06B-6114-H105. Phần cấp nguồn có thể đối chiếu với bo nguồn FANUC A06B-6140-H015 theo sơ đồ điện máy.
Chẩn đoán lỗi và lưu ý thay thế
Khi máy báo alarm servo
Ghi lại số alarm CNC, mã hiển thị trên drive và thời điểm lỗi xuất hiện trước khi tắt nguồn. Kiểm tra nguồn cấp, cáp FSSB, đầu nối U/V/W, cáp phản hồi motor, tình trạng tải cơ khí và nhiệt độ tủ điện. Cùng một hiện tượng có thể bắt nguồn từ drive, nguồn, motor hoặc dây dẫn; không kết luận hỏng module chỉ dựa vào mã alarm.
Thông tin cần gửi trước khi đặt hàng
- Ảnh rõ tem trước và tem bên hông A06B-6114-H206, bao gồm mọi hậu tố và số serial.
- Model máy, bộ điều khiển FANUC và mã của hai motor đang dùng.
- Mã alarm, hình ảnh tủ điện, đầu nối hiện tại và kết quả kiểm tra trước đó.
- Yêu cầu cung cấp mới, đã qua sử dụng hoặc phương án kiểm tra và sửa chữa.
Trước khi tháo lắp, ngắt và khóa nguồn theo quy trình nhà máy; chỉ kỹ thuật viên đủ chuyên môn đo xác nhận điện áp bus DC đã giảm đến mức an toàn. Không tháo dây công suất khi mạch vẫn còn điện.
Câu hỏi thường gặp
A06B-6114-H206 điều khiển bao nhiêu trục?
Model SVM2-20/40i điều khiển hai trục L và M qua giao tiếp FSSB.
20/40 có nghĩa là 20 kW và 40 kW?
Không. Đây là cấp giới hạn dòng đỉnh danh nghĩa 20 và 40 Apeak. Dòng ra định mức lần lượt là 6,5 và 13 Arms.
Có thể thay trực tiếp bằng H205 hoặc H207 không?
Không chọn theo ngoại hình. Cần đối chiếu số trục, dòng ra, motor, nguồn, đầu nối và cấu hình CNC trước khi xem xét thay thế.
SOMITEC cần gì để báo giá chính xác?
Gửi ảnh tem drive, model máy, mã alarm và thông tin hai motor. SOMITEC sẽ đối chiếu mã và phản hồi phương án cung cấp hoặc sửa chữa phù hợp.
Liên hệ SOMITEC
Để tìm servo drive FANUC A06B-6114-H206, hãy gửi ảnh tem cùng mô tả tình trạng máy. SOMITEC hỗ trợ kiểm tra mã và tư vấn kỹ thuật trước khi báo giá.
