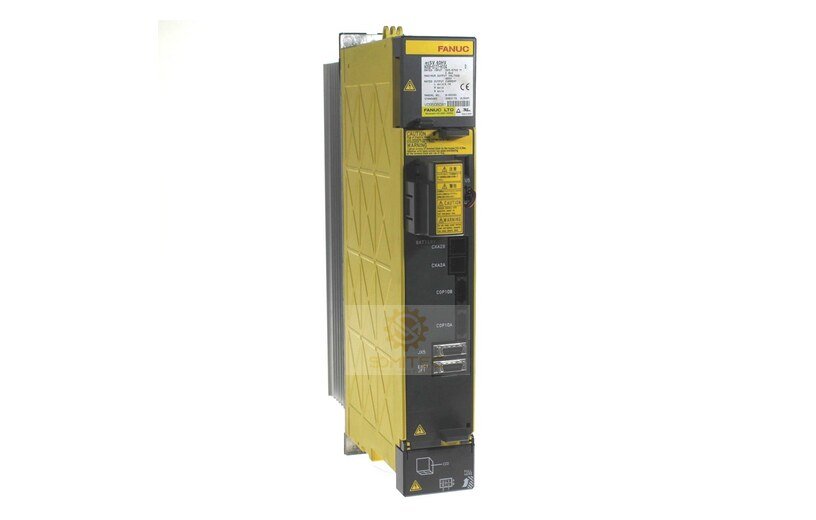

Servo drive FANUC A06B-6127-H104 αiSV 40HV

Mô tả

Servo drive FANUC A06B-6127-H104 là mô-đun khuếch đại servo một trục thuộc dòng FANUC αiSV 40HV, dành cho hệ truyền động điện áp cao. Theo tài liệu FANUC B-65282EN, mã này hỗ trợ điều khiển HRV2 và HRV3.

Servo drive FANUC A06B-6127-H104 là gì?

A06B-6127-H104 là servo amplifier một trục trong hệ αi SV 400 V. Thiết bị nhận nguồn DC-link từ power supply module tương thích, điều khiển động cơ servo và trao đổi tín hiệu với hệ CNC FANUC. Vì đây là phần tử của cả hệ truyền động, việc lựa chọn không nên chỉ dựa vào hình dáng hoặc màu vỏ.

Trên nhãn thiết bị, model được ghi là αiSV 40HV. Hậu tố và phiên bản phần cứng phải được đối chiếu với bộ đang lắp, sơ đồ điện của máy và tài liệu của nhà chế tạo máy trước khi thay thế.

Thông số kỹ thuật A06B-6127-H104

Các giá trị điện được đối chiếu trực tiếp từ nhãn A06B-6127-H104 và bảng cấu hình trong tài liệu FANUC. Thông số của một thiết bị đã qua sửa chữa vẫn cần được kiểm tra thực tế trước khi đưa vào vận hành.

Chức năng của servo amplifier FANUC αiSV 40HV

Khuếch đại công suất cho một trục servo

Mô-đun nhận lệnh điều khiển từ CNC, biến đổi năng lượng DC-link thành dòng điện ba pha cho động cơ servo. Dòng điện và phản hồi được điều khiển liên tục để trục máy đạt tốc độ, mô-men và vị trí yêu cầu.

Phối hợp với hệ truyền động FANUC điện áp cao

A06B-6127-H104 hoạt động trong cấu trúc gồm CNC, power supply module, servo motor, encoder và cáp kết nối. Do đó, một lỗi hiển thị trên drive chưa đủ để kết luận drive hỏng. Cần kiểm tra nguồn chung, động cơ, phản hồi và cáp.

Hỗ trợ HRV2 và HRV3

Tài liệu FANUC B-65282EN liệt kê mã A06B-6127-H104 với khả năng hỗ trợ HRV2 và HRV3. Việc kích hoạt và hiệu quả điều khiển còn phụ thuộc CNC, động cơ, phần mềm và cấu hình của nhà chế tạo máy.

Ứng dụng phù hợp

• Thay thế đúng mã trên trung tâm gia công và máy CNC dùng hệ FANUC αi điện áp cao.
• Sửa chữa tủ điện khi đã khoanh vùng lỗi tại servo amplifier một trục.
• Dự phòng linh kiện cho dây chuyền có A06B-6127-H104 đang vận hành.
• Đối chiếu cấu hình αiSV 40HV khi nâng cấp hoặc phục hồi hệ truyền động.

Khách hàng có thể xem thêm FANUC A06B-6114-H104, FANUC A06B-6114-H105 và FANUC A06B-6240-H106 để phân biệt các dòng điện áp và cấp dòng. Danh mục tổng hợp nằm tại linh kiện FANUC.

Ưu điểm có căn cứ

• Nhận dạng rõ: mã A06B-6127-H104 và model αiSV 40HV được ghi trực tiếp trên tem.
• Điều khiển một trục: thuận tiện khoanh vùng từng trục trong hệ nhiều mô-đun.
• Hỗ trợ HRV2 và HRV3: được liệt kê trong tài liệu mô tả servo amplifier FANUC αi.
• Có mã bo tham chiếu: unit, wiring board và PCB giúp kỹ thuật đối chiếu khi sửa chữa.

Lưu ý lựa chọn đúng mã

Không thay A06B-6127-H104 bằng A06B-6114-H104 chỉ vì cùng có số H104. Dòng 6127 thuộc cấu hình điện áp cao, còn dòng 6114 là một họ khác. Điện áp nguồn, công suất, dòng ra, bus kết nối và khả năng tương thích motor phải được xác nhận đầy đủ.

Trước khi báo giá, nên gửi ảnh tem mặt trước, tem bên hông, mã CNC, mã motor, alarm hiện tại và ảnh toàn bộ tủ điện. Nếu thiết bị từng sửa chữa, cần cung cấp thêm lịch sử lỗi và tình trạng sau khi bật nguồn.

Lỗi thường gặp và kiểm tra ban đầu

Drive không lên nguồn hoặc mất hiển thị

Kiểm tra nguồn DC-link, power supply module, cầu chì, đầu nối và nguồn điều khiển. Không cấp điện thử độc lập khi chưa có sơ đồ và thiết bị bảo vệ phù hợp.

Báo quá dòng hoặc chạm đất

Tách kiểm tra theo quy trình kỹ thuật: cáp động lực, cách điện motor, tải cơ khí và mạch công suất của amplifier. Không thay drive mới trước khi loại trừ ngắn mạch ở motor hoặc cáp.

Lỗi phản hồi hoặc truyền thông servo

Kiểm tra encoder, cáp phản hồi, đầu nối quang hoặc bus, thông số trục và nguồn điều khiển. Alarm cụ thể cần được đối chiếu với manual của CNC và máy.

Câu hỏi thường gặp

A06B-6127-H104 điều khiển bao nhiêu trục?

Đây là servo amplifier module một trục, model αiSV 40HV.

Có thể thay bằng A06B-6124-H104 không?

Không nên kết luận thay trực tiếp chỉ dựa trên tên αiSV 40HV. Hãy kiểm tra order specification, bo mạch, phiên bản, sơ đồ máy và xác nhận kỹ thuật trước khi lắp.

Dòng đầu ra định mức là bao nhiêu?

Nhãn thiết bị ghi dòng định mức trục L là 9,1 A RMS và điện áp đầu ra tối đa 480 VAC.

Cần gửi gì để SOMITEC kiểm tra?

Hãy gửi ảnh rõ tem, mã alarm, model CNC, model motor, ảnh tủ điện và mô tả thời điểm lỗi xuất hiện. Các dữ liệu này giúp phân biệt lỗi drive với lỗi nguồn, motor, encoder hoặc cáp.

Nguồn kiểm chứng

• FANUC Servo Amplifier αi Series Descriptions – B-65282EN.
• FANUC αi Series Maintenance Manual – B-65285EN.
• Tem thông số trên thiết bị đúng mã A06B-6127-H104 dùng cho ảnh sản phẩm.
