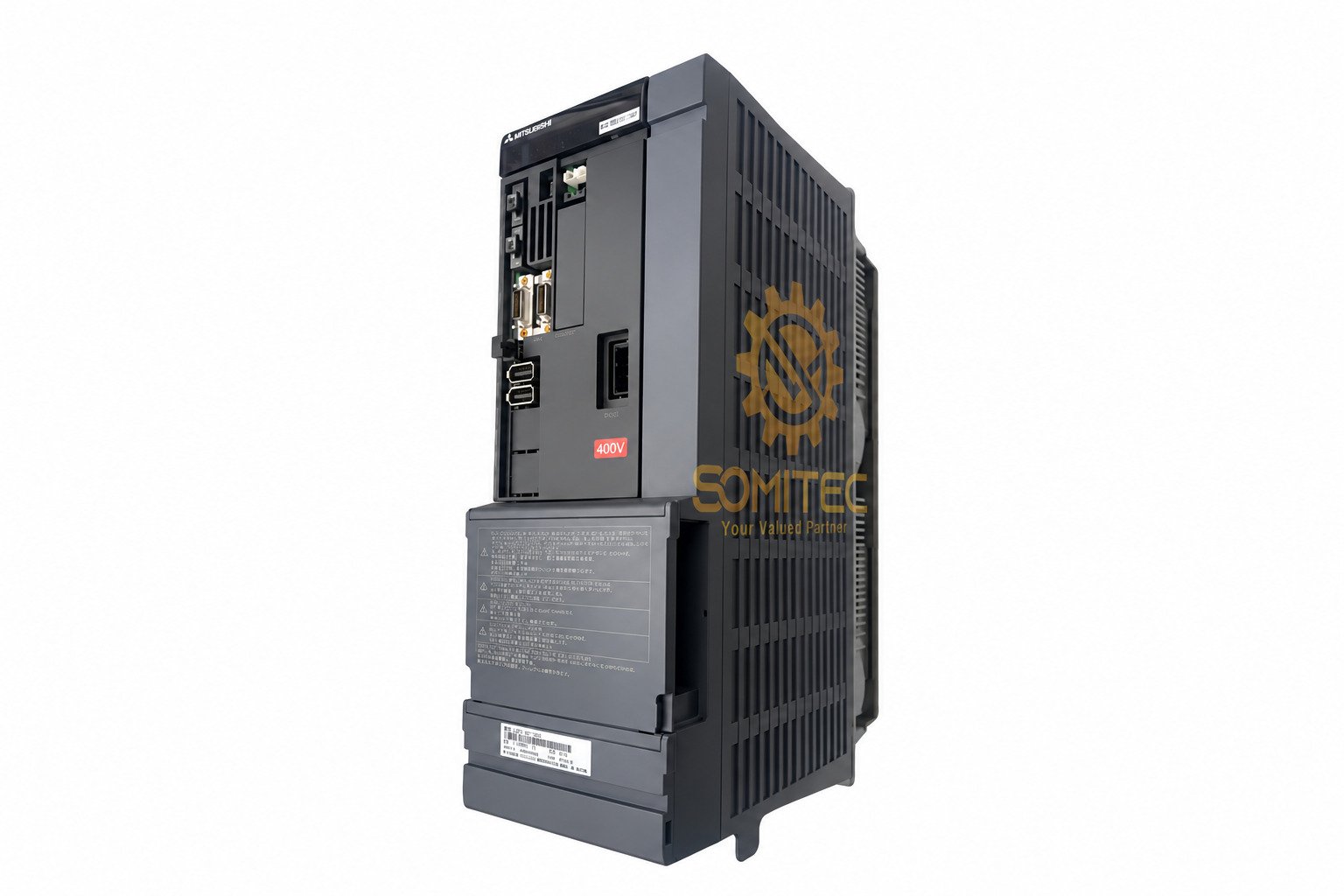

Servo drive Mitsubishi MDS-DH2-V1-40 chính hãng

Mô tả

Servo drive Mitsubishi MDS-DH2-V1-40 là bộ khuếch đại servo một trục thuộc hệ MDS-DH2 cấp điện áp 400 V. Thiết bị nhận lệnh từ bộ điều khiển CNC và điều khiển motor theo cấu hình đã được nhà chế tạo máy lựa chọn. Khi cần thay thế, mã đầy đủ, motor đi kèm và sơ đồ điện phải được đối chiếu cùng nhau.

SOMITEC hỗ trợ kiểm tra thông tin thiết bị trước khi báo giá. Khách hàng nên gửi ảnh tem drive, tem motor và cảnh báo trên màn hình. Nhờ đó, việc chọn linh kiện có cơ sở rõ ràng hơn thay vì chỉ dựa vào hình dáng.

Chức năng của servo drive Mitsubishi MDS-DH2-V1-40

Điều khiển một trục servo

Module V1 quản lý một trục. Trong hệ truyền động CNC, drive phối hợp với bộ điều khiển, motor và tín hiệu phản hồi để thực hiện chuyển động theo chương trình. Đây là linh kiện điều khiển servo, không phải bộ điều khiển trục chính và cũng không phải bo nguồn.

Vì vậy, người mua cần xác định đúng vị trí của module trong tủ điện. Có thể tham khảo nhóm servo drive và biến tần tại SOMITEC để phân biệt các loại thiết bị khi lập danh sách thay thế.

Thuộc hệ MDS-DH2 cấp điện áp 400 V

Mitsubishi phân biệt dòng MDS-D2 và MDS-DH2 theo hệ điện áp. MDS-DH2-V1-40 sử dụng nguồn DC từ hệ nguồn phù hợp, chứ không đấu trực tiếp nguồn lưới vào đầu vào DC của drive. Cần kiểm tra sơ đồ đấu nối của máy trước khi lắp đặt.

Bảng thông số cơ bản

Lưu ý: 40 A là dòng cực đại danh nghĩa dạng đỉnh. Giá trị 2,9 A là dòng vào định mức, không phải dòng ra motor. Không lấy hai giá trị này để tự quy đổi công suất kW. Thông số motor và tổ hợp drive phải tra theo tài liệu đúng cấu hình.

Ứng dụng và điểm phù hợp khi lựa chọn

Servo drive Mitsubishi MDS-DH2-V1-40 phù hợp cho việc thay thế hoặc bảo trì những máy đã được thiết kế sử dụng đúng model này. Tài liệu chọn hệ truyền động của hãng liệt kê module trong nhóm drive servo 400 V. Tuy nhiên, việc có cùng công suất motor không đủ để kết luận tương thích.

Bố trí một trục giúp xác định rõ kênh điều khiển khi kiểm tra lỗi. Bề rộng 60 mm cũng là thông tin hữu ích để đối chiếu vị trí lắp trong tủ điện. Phanh động tích hợp là đặc điểm cần xem xét trong cấu hình dừng của hệ thống; nó không thay thế mọi chức năng an toàn của máy.

Nếu tủ điện đang sử dụng module hai trục, khách hàng có thể đối chiếu thêm Mitsubishi MDS-DH2-V2-8040. Hai model khác số trục nên không được thay thế trực tiếp chỉ vì cùng dòng MDS-DH2.

Lưu ý trước khi thay servo drive

Kiểm tra đầy đủ mã và motor

Trước hết, chụp rõ toàn bộ tem thiết bị. Sau đó ghi lại mã motor, detector và cấu hình máy. Cần phân biệt MDS-DH2-V1-40 với các mã có thêm hậu tố hoặc thuộc dòng MDS-DH khác. Không bỏ qua ký tự khi đặt hàng.

Đồng thời, kiểm tra nguồn cấp, cáp động lực, cáp phản hồi và kết nối điều khiển. Các hạng mục này có thể gây cảnh báo tương tự lỗi drive. Việc thay một module mới không bảo đảm xử lý được lỗi phát sinh từ dây cáp hoặc motor.

Đối chiếu thông số trước khi chạy thử

Lưu lại tham số và tài liệu máy trước khi tháo. Việc lắp đặt, kiểm tra điện áp còn lưu trên DC bus và chạy thử phải do kỹ thuật viên có năng lực thực hiện. Tuân thủ thời gian chờ và phương pháp đo được quy định trong manual của máy.

Nếu cần đối chiếu linh kiện khác trong cùng hệ thống, xem nhóm linh kiện máy CNC. Khi gửi yêu cầu, nên mô tả cả tình huống lỗi: xảy ra lúc bật nguồn, khi chạy trục hay khi gia công.

Dấu hiệu cần kiểm tra và cách gửi yêu cầu

Trục không sẵn sàng, chuyển động bất thường hoặc cảnh báo lặp lại là những dấu hiệu cần kiểm tra hệ servo. Tuy nhiên, không thể xác định nguyên nhân chỉ từ mô tả chung. Hãy ghi lại mã alarm, thời điểm xuất hiện và trạng thái các đèn trên module.

Không tự gán một mã alarm cho lỗi phần cứng nếu chưa đọc bảng chẩn đoán tương ứng. Nên kiểm tra có hệ thống từ nguồn, kết nối, motor và phản hồi đến drive. Cách làm này giúp tránh thay nhầm linh kiện.

FAQ về servo drive Mitsubishi MDS-DH2-V1-40

Model này điều khiển bao nhiêu trục?

Đây là servo drive một trục. Ký hiệu V1 và bảng chọn của hãng xác nhận cấu hình này.

Có phải drive công suất 40 kW không?

Không. Bảng thông số ghi 40 A là dòng cực đại danh nghĩa. Công suất motor cần đối chiếu tổ hợp truyền động thực tế.

Có thể thay bằng MDS-D2-V1-40 không?

Không tự thay. MDS-D2 và MDS-DH2 khác hệ điện áp. Cần kiểm tra tài liệu máy và tổ hợp motor trước khi lựa chọn.

Cần gửi gì để SOMITEC kiểm tra?

Gửi ảnh tem drive, tem motor, mã cảnh báo và thông tin máy qua trang liên hệ SOMITEC. Tình trạng hàng và điều kiện cung cấp sẽ được xác nhận trong báo giá.

Tài liệu tham khảo

Thông số được đối chiếu từ Mitsubishi CNC Drive System Data Book và MDS-D2/DH2 Drive System Selections, bảng chọn drive 400 V. Thông số máy cụ thể cần kiểm tra lại trước khi đặt hàng.
