Servo drive Mitsubishi MDS-D2-V1-320

Mô tả

Tổng quan MDS-D2-V1-320

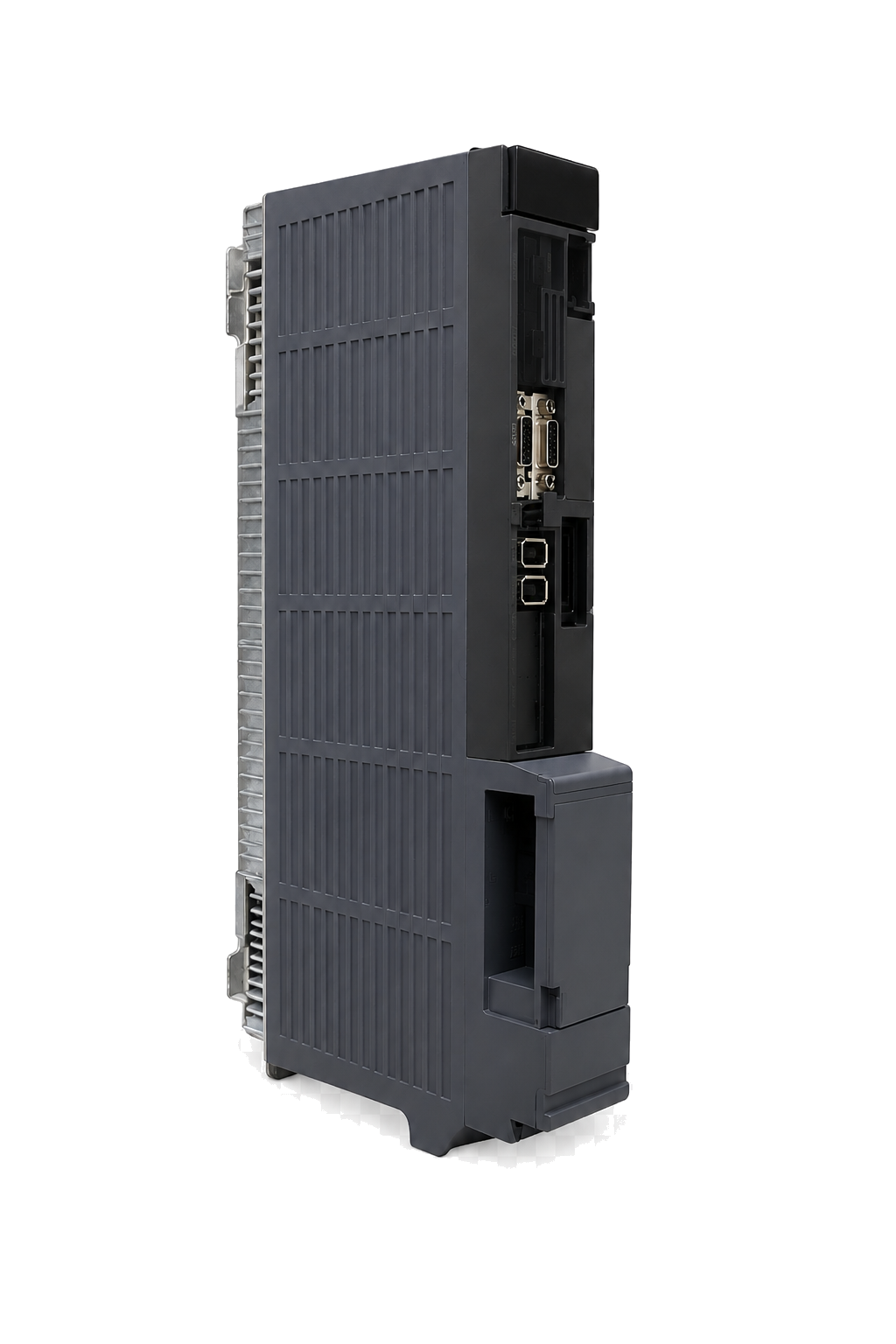

MDS-D2-V1-320 là servo drive thuộc Mitsubishi MDS-D2 Series, dùng trong hệ điều khiển CNC MELDAS. Thiết bị nhận lệnh từ CNC, xử lý vòng điều khiển dòng điện, tốc độ và vị trí, sau đó cấp điện áp ba pha điều chế cho servo motor tương thích. Ký hiệu V1 thể hiện cấu hình một trục; 320 là cấp dòng đỉnh danh định 320 A, không phải công suất 1 kW.

Drive làm việc cùng bộ nguồn và các thiết bị phản hồi trong hệ thống. Khi cần đối chiếu cấu hình DC bus, có thể xem thêm bộ nguồn Mitsubishi MDS-A-CR-37.

Thông số kỹ thuật MDS-D2-V1-320

Các thông số trên mô tả năng lực điện của drive, không có nghĩa thiết bị có thể điều khiển mọi motor cùng công suất. Motor phải được chọn theo tài liệu Mitsubishi, dòng điện, detector và cấu hình CNC. Tham khảo thêm nhóm servo motor Mitsubishi để nhận biết thông tin cần đối chiếu trên tem.

Chức năng của servo drive Mitsubishi

• Điều khiển một trục servo theo lệnh từ CNC.
• Điều chế dòng điện ba pha cho motor bằng sine-wave PWM.
• Tiếp nhận tín hiệu detector hoặc encoder và đóng vòng phản hồi.
• Phối hợp với power supply MDS-D2 thông qua DC bus và kết nối điều khiển.
• Giám sát quá dòng, quá áp, quá nhiệt và điều kiện phản hồi theo cấu hình hệ thống.

Dấu hiệu cần kiểm tra MDS-D2-V1-320

• Drive báo overcurrent, overvoltage, overload hoặc PCB overheat.
• Trục không servo ON, rung hoặc xuất hiện sai lệch vị trí.
• Mất giao tiếp với CNC hoặc không nhận detector motor.
• Quạt yếu, heatsink bẩn, tụ DC bus hoặc linh kiện công suất xuống cấp.
• Alarm xuất hiện khi tăng tốc, giảm tốc hoặc tải cơ khí thay đổi.

Không nên kết luận drive hỏng chỉ từ một mã alarm. Kỹ thuật viên cần đo cách điện motor và cáp, kiểm tra tải cơ khí, encoder, nguồn DC bus, quạt và các đầu nối trước khi cấp nguồn lại. SOMITEC có thể hỗ trợ kiểm tra và sửa chữa thiết bị CNC khi khách hàng cung cấp đủ dữ liệu lỗi.

Lưu ý khi thay thế MDS-D2-V1-320

Phải đối chiếu đầy đủ model, hậu tố, firmware, servo motor, detector, power supply và tham số trục. Không dùng ảnh hoặc thông số của MDS-D2-V1-20 hay MDS-D-V3-202020 để xác định thiết bị. Drive khác cấp dòng hoặc khác cấu hình có thể khiến máy không nhận phần cứng, phát sinh alarm hoặc gây hư hỏng thứ cấp.

Hỗ trợ kỹ thuật từ SOMITEC

Để kiểm tra nhanh, khách hàng nên gửi ảnh rõ tem drive, LED alarm, model power supply, model motor và mô tả thời điểm lỗi xuất hiện. Vui lòng gửi thông tin qua trang Liên hệ SOMITEC để được đối chiếu đúng cấu hình.

Câu hỏi thường gặp

MDS-D2-V1-320 điều khiển bao nhiêu trục?

Đây là servo drive có cấu hình điều khiển một trục.

Số 320 có nghĩa là công suất 320 kW không?

Không. Đây là cấp dòng đỉnh danh định 320 A của drive.

Có thể thay bằng MDS-D2-V1-320W không?

Không nên thay trực tiếp. Hai model có khác biệt về cấu hình điện và ngoại vi; phải kiểm tra tài liệu kỹ thuật và hệ thống thực tế.
