Mô tả
Servo motor FANUC αi-D thuộc thế hệ truyền động mới của FANUC. Dòng sản phẩm này được phát triển cho các trục chạy dao cần tốc độ, độ chính xác và khả năng vận hành ổn định. FANUC đồng thời tập trung vào giảm tổn hao năng lượng, thu gọn tủ điện và đơn giản hóa dây nối.
Bài viết giới thiệu đặc điểm chung của series. Khi đặt hàng, khách hàng vẫn phải xác nhận model đầy đủ trên nameplate, kích thước mặt bích, kiểu trục, phanh, đầu nối, pulsecoder và servo amplifier tương thích.
Servo motor FANUC αi-D là gì?
αi-D là dòng SERVO thế hệ mới của FANUC. Theo tài liệu hãng, hệ thống hướng đến điều khiển tốc độ cao, độ chính xác cao và hiệu quả năng lượng. Dòng này kết hợp motor, amplifier, pulsecoder và công nghệ điều khiển servo của FANUC.
Trong line-up motor, FANUC phân chia các nhóm theo đặc tính ứng dụng. Nhóm αiS-D ưu tiên khả năng tăng tốc cao. Nhóm αiF-D hướng đến chuyển động êm và chất lượng chạy dao ổn định. Vì vậy, người dùng cần chọn đúng model theo tải, quán tính, tốc độ và cơ cấu truyền động.
Các đặc điểm kỹ thuật chính
- Điều khiển chính xác: motor, amplifier và pulsecoder được tối ưu đồng bộ.
- Tiết kiệm năng lượng: tài liệu FANUC nêu mức giảm tổn hao khoảng 10% so với αi-B trong điều kiện công suất định mức liên tục.
- Phản hồi độ phân giải cao: hỗ trợ công nghệ Pulsecoder mới và tùy chọn Pulsecoder không pin.
- Bảo vệ môi trường: các servo motor có kích thước vuông 200 mm trở xuống đạt IP67 theo cấu hình tiêu chuẩn của dòng.
- Dễ bảo trì: thông tin Motor ID có thể được hiển thị trên màn hình CNC tương thích.
Thông số và phạm vi của dòng αi-D
| Hạng mục | Thông tin xác minh |
|---|---|
| Hãng | FANUC |
| Dòng sản phẩm | αi-D series SERVO |
| Loại thiết bị | AC servo motor cho trục chạy dao |
| Nhóm motor | αiS-D và αiF-D |
| Đặc tính αiS-D | Tốc độ cao và khả năng tăng tốc cao |
| Đặc tính αiF-D | Chuyển động êm, phù hợp yêu cầu chạy dao ổn định |
| Ví dụ trong catalog | αiF4, mặt bích vuông 130 mm |
| Phản hồi | Có thể chọn Battery-less Pulsecoder cho toàn bộ servo motor |
| Cấp bảo vệ | IP67 tiêu chuẩn với servo motor 200 mm vuông trở xuống |
| Giảm tổn hao | Khoảng 10% so với αi-B ở công suất định mức liên tục |
| Hệ điều khiển được nêu trong catalog | Series 500i-A, 0i-F Plus, 30i-B Plus và Power Motion i-A Plus |
Bảng trên mô tả phạm vi chung của series, không thay thế bảng specification của từng model. Công suất, mô-men, tốc độ, dòng điện và kích thước lắp thay đổi theo mã motor cụ thể.
Chức năng và ứng dụng
Servo motor FANUC αi-D chuyển lệnh điều khiển thành chuyển động chính xác của trục. Motor phù hợp cho máy tiện, máy phay, trung tâm gia công và các cơ cấu tự động dùng hệ truyền động FANUC tương thích.
Khách hàng có thể tham khảo danh mục servo motor FANUC và nhóm linh kiện FANUC tại SOMITEC. Một mã cụ thể đã có trên website là FANUC A06B-0063-B203.
Ưu điểm có căn cứ
Hỗ trợ gia công tốc độ cao
Đặc tính mô-men cực đại được cải thiện giúp trục tăng tốc nhanh hơn. Tốc độ tối đa cao hơn cũng mở rộng phạm vi chuyển động. Nhờ đó, máy có thể rút ngắn thời gian định vị khi cấu hình phù hợp.
Giảm công việc bảo trì pulsecoder
Battery-less Pulsecoder là tùy chọn cho toàn bộ servo motor αi-D. Khi dùng cấu hình này, người vận hành không phải thay pin cho trục. Tuy nhiên, cần kiểm tra chính xác kiểu pulsecoder trước khi thay motor.
Khả năng chống chất làm mát
FANUC đã cải tiến đầu nối và kết cấu làm kín. Các servo motor có kích thước vuông 200 mm trở xuống đạt IP67 tiêu chuẩn. Dù vậy, việc lắp cáp và đầu nối vẫn phải đúng hướng dẫn để duy trì khả năng bảo vệ.
Lỗi thường gặp và kiểm tra ban đầu
Motor nóng hoặc báo quá tải
Hãy kiểm tra tải cơ khí, vít me, ổ bi, phanh, tham số và dòng ra của amplifier. Không nên kết luận motor hỏng chỉ từ nhiệt độ bề mặt.
Trục rung hoặc sai vị trí
Cần kiểm tra khớp nối, cáp phản hồi, tiếp địa và pulsecoder. Ngoài ra, kỹ thuật viên nên lưu alarm và dữ liệu servo trước khi tháo thiết bị.
Không nhận Motor ID
Kiểm tra đầu nối tín hiệu, cáp phản hồi và mức tương thích giữa CNC, amplifier, pulsecoder và motor. Mã gần giống không bảo đảm thay trực tiếp.
Lưu ý khi chọn motor thay thế
- Chụp rõ toàn bộ nameplate và mã đặt hàng.
- Xác nhận loại trục, then, phanh và mặt bích.
- Đối chiếu đầu nối nguồn, đầu nối phản hồi và pulsecoder.
- Kiểm tra servo amplifier cùng tham số motor hiện tại.
- Không thay bằng model khác chỉ vì hình dáng tương tự.
Câu hỏi thường gặp
αi-D có thay trực tiếp αi-B được không?
Không thể kết luận chỉ từ tên series. Cần dựa trên tài liệu của nhà sản xuất máy, mã motor, amplifier, cáp và tham số điều khiển.
Battery-less Pulsecoder có sẵn trên mọi motor không?
FANUC công bố tùy chọn Battery-less Pulsecoder cho toàn bộ servo motor αi-D. Cấu hình thực tế vẫn phụ thuộc mã đặt hàng.
Ảnh trong bài có phải đúng một mã motor không?

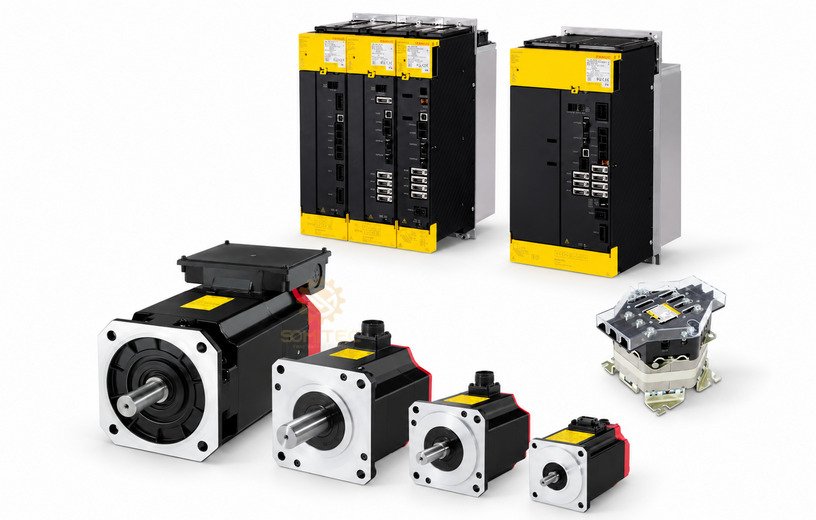

Không. Đây là hình minh họa line-up αi-D để nhận diện dòng sản phẩm. Khách hàng cần gửi ảnh tem thực tế để xác định mã.
SOMITEC hỗ trợ kiểm tra cấu hình thế nào?
Vui lòng gửi ảnh nameplate motor, mã amplifier, model máy, tên trục và alarm qua trang liên hệ SOMITEC. SOMITEC sẽ hỗ trợ đối chiếu trước khi trao đổi phương án.
