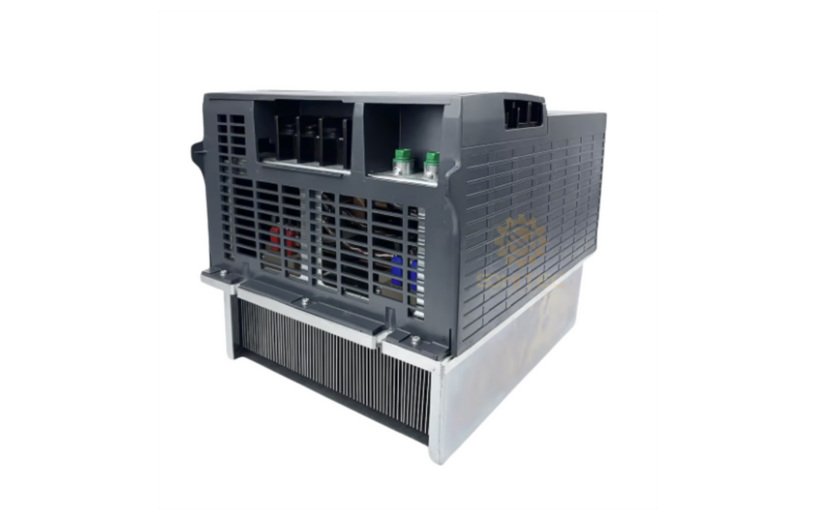

Spindle drive Mitsubishi MDS-EH-SP-200

Mô tả

Spindle drive Mitsubishi MDS-EH-SP-200 là bộ điều khiển trục chính thuộc dòng MDS-EH của Mitsubishi Electric. Thiết bị dùng cấp điện áp 400 V, phù hợp cho hệ truyền động trục chính công suất lớn trong máy công cụ sử dụng CNC Mitsubishi.

Thông số dưới đây được đối chiếu theo tài liệu MDS-E/EH Series Specifications Manual của Mitsubishi Electric và trang sản phẩm chính thức của hãng. Khi thay thế, người dùng cần kiểm tra đầy đủ mã trên tem, điện áp nguồn, động cơ trục chính và cấu hình máy.

Chức năng của spindle drive Mitsubishi MDS-EH-SP-200

MDS-EH-SP-200 điều khiển tốc độ và mô-men của động cơ trục chính. Bộ drive nhận lệnh từ CNC, xử lý điều khiển dòng điện, đồng thời quản lý quá trình tăng tốc, giảm tốc và hãm.

Thiết bị thuộc dòng MDS-EH 400 V. Vì vậy, nó cần được lắp trong hệ thống có nguồn và phần cứng tương thích. Không nên thay thế chỉ dựa vào hình dáng bên ngoài.

Các chức năng chính

• Điều khiển động cơ spindle trong hệ CNC Mitsubishi.
• Điều khiển PWM dạng sóng sin và điều khiển dòng điện.
• Hỗ trợ hãm tái sinh và hãm động năng theo cấu hình hệ thống.
• Giao tiếp với CNC và các module drive trong cùng hệ MDS-E/EH.
• Giám sát trạng thái vận hành, cảnh báo và lỗi của trục chính.

Thông số kỹ thuật MDS-EH-SP-200

Để xem thêm thiết bị cùng nhóm, tham khảo danh mục biến tần Mitsubishi và linh kiện Mitsubishi trên SOMITEC.

Ứng dụng phù hợp

Spindle drive Mitsubishi MDS-EH-SP-200 thường được sử dụng trong tủ điện máy công cụ có hệ điều khiển Mitsubishi CNC và động cơ spindle tương thích. Ứng dụng có thể gồm trung tâm gia công, máy tiện CNC và các máy chuyên dùng cần điều khiển trục chính.

Nếu cần tham khảo một drive servo cùng dòng điện áp, xem Mitsubishi MDS-EH-V1-80W. Tuy nhiên, drive servo và spindle drive có chức năng khác nhau nên không thể thay thế trực tiếp.

Ưu điểm có căn cứ

• Đồng bộ hệ Mitsubishi: thiết bị được thiết kế cho kiến trúc drive MDS-E/EH của Mitsubishi CNC.
• Điều khiển dòng chính xác: tài liệu hãng nêu phương pháp sine-wave PWM và current control.
• Hỗ trợ hãm: hệ drive có chức năng hãm tái sinh và hãm động năng.
• Dễ đối chiếu khi bảo trì: model, cấp điện áp và dòng định mức được ghi trên tem thiết bị.

Lỗi thường gặp và lưu ý kiểm tra

Khi drive báo alarm

Không nên thay module ngay khi chưa đọc mã alarm. Trước hết, hãy kiểm tra nguồn ba pha, cáp motor, quạt làm mát, đầu nối tín hiệu và tình trạng động cơ spindle. Sau đó, đối chiếu alarm trong maintenance manual của hệ CNC đang sử dụng.

Khi chọn bộ thay thế

Model MDS-EH-SP-200 phải được đối chiếu đầy đủ, bao gồm hậu tố nếu có. Đồng thời, cần xác nhận cấp điện áp 400 V, dòng định mức, loại motor và tham số máy. Một model gần giống không đồng nghĩa với khả năng lắp thay trực tiếp.

Khi gửi thiết bị để kiểm tra

Nên cung cấp ảnh rõ tem model, mã alarm trên màn hình, model CNC, model motor spindle và tình trạng máy trước khi lỗi. Thông tin đầy đủ giúp rút ngắn thời gian xác định nguyên nhân.

Câu hỏi thường gặp

MDS-EH-SP-200 là servo drive hay spindle drive?

Đây là spindle drive unit, dùng để điều khiển động cơ trục chính. Thiết bị không phải drive servo trục chạy dao.

MDS-EH-SP-200 dùng điện áp bao nhiêu?

Model này thuộc cấp 400 V và sử dụng nguồn ba pha 380–480 VAC theo thông tin chính thức của Mitsubishi Electric.

Có thể thay bằng model MDS-EH khác không?

Không nên tự thay theo hình dáng hoặc tên series. Cần kiểm tra model, dòng định mức, motor, connector, phần mềm và tham số CNC trước khi quyết định.

SOMITEC có thể hỗ trợ kiểm tra lựa chọn không?

Khách hàng có thể gửi ảnh tem và thông tin máy qua trang liên hệ SOMITEC để được kiểm tra cấu hình phù hợp.
