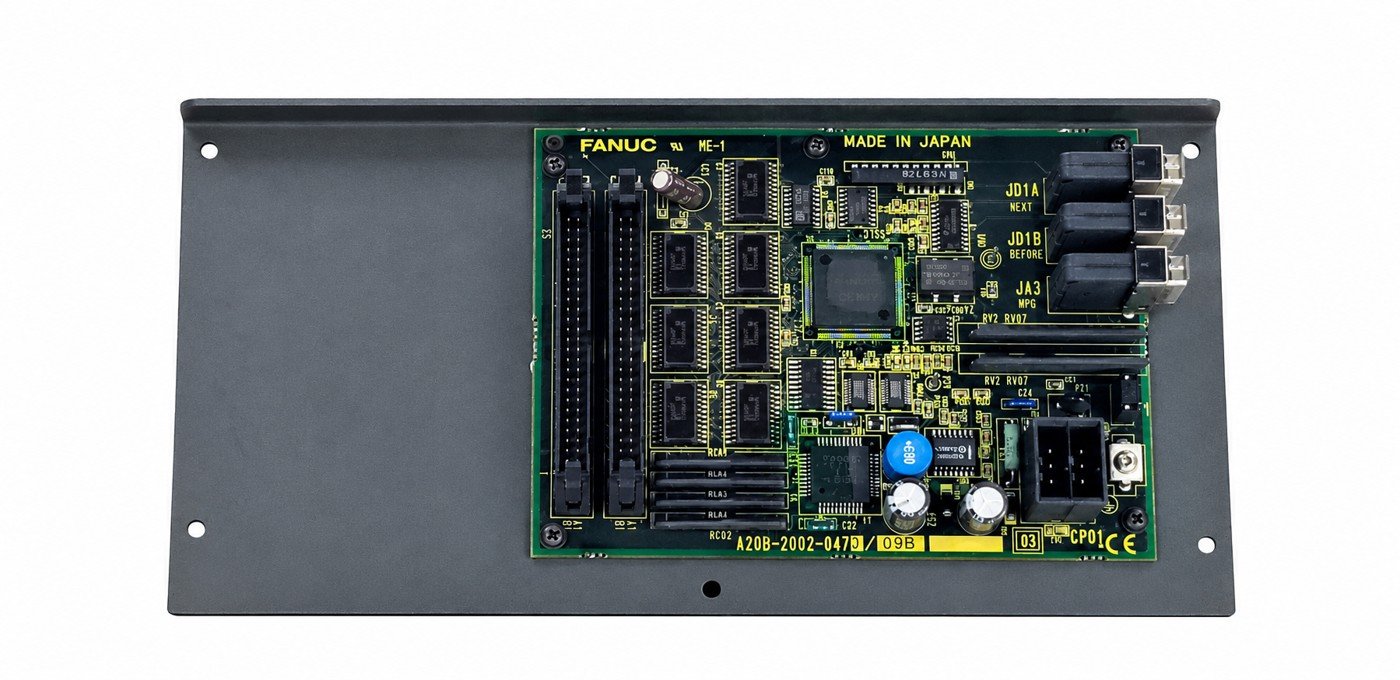

Bo mạch FANUC A20B-2002-0470 chính hãng

Mô tả

Bo mạch FANUC A20B-2002-0470 là bộ kết nối I/O cho bảng vận hành CNC, thường được gọi là Operator Panel Connection Unit. Thiết bị nhận tín hiệu thao tác và trao đổi dữ liệu với bộ điều khiển qua I/O Link. SOMITEC hỗ trợ đối chiếu mã bo, kiểm tra tình trạng và tư vấn phương án cung cấp hoặc sửa chữa theo cấu hình máy.

Chức năng bo mạch FANUC A20B-2002-0470

Bo kết nối các tín hiệu của bảng vận hành với hệ điều khiển. Theo manual GE Fanuc GFK-1478E, model này có 72 đầu vào và 56 đầu ra. Trong đó, 56 đầu vào sử dụng cấu trúc ma trận. Ngõ ra thuộc kiểu source và có bảo vệ bằng cầu chì điện tử. Bo hỗ trợ tối đa ba tay quay phát xung MPG trong hệ i Series phù hợp.

Khi một nút nhấn hoặc tay quay không phản hồi, cần kiểm tra cả đường tín hiệu. Một hiện tượng tại bảng vận hành có thể bắt nguồn từ nút nhấn, cáp, nguồn, connector hoặc chương trình ladder. Vì vậy, việc xác nhận hỏng PCB cần dựa trên đo kiểm và trạng thái I/O thực tế.

Bảng thông số bo mạch FANUC A20B-2002-0470

Nguồn thông số: GE Fanuc, Operator Panels for i Series Controls User’s Manual GFK-1478E, phần Connection Units và Section 3. Khả năng lắp thực tế cần đối chiếu manual kết nối của CNC và hồ sơ máy.

Ứng dụng và phạm vi lựa chọn

Bo A20B-2002-0470 phục vụ hệ bảng vận hành của máy sử dụng điều khiển FANUC phù hợp. Manual nêu các hệ 15i, 16i/18i, 21i và Power Mate i D/H trong phạm vi tài liệu. Tuy nhiên, tên dòng CNC chưa đủ để xác nhận thay thế. Khách hàng cần kiểm tra mã đầy đủ, phiên bản PCB, cáp và sơ đồ I/O trên từng máy.

Trong tủ điện CNC, mỗi nhóm linh kiện có chức năng riêng. Tham khảo bo mạch nguồn FANUC A20B-2101-0390 để phân biệt PCB nguồn với bo I/O bảng vận hành. Hai mã này không phải phương án thay thế trực tiếp cho nhau.

Ưu điểm và lưu ý khi thay bo

Tập trung tín hiệu bảng vận hành

Cấu trúc kết nối giúp kỹ thuật viên kiểm tra các tín hiệu thao tác tại một cụm thiết bị. Khi bảo trì, nên lưu sơ đồ chân cáp và đánh dấu từng đầu nối trước khi tháo. Cách này giúp hạn chế cắm nhầm khi lắp lại.

Đối chiếu đúng phiên bản và cấu hình

Không chọn bo chỉ vì hình dáng giống nhau. Hãy so sánh mã A20B, hậu tố revision, vị trí connector và cấu hình tay quay. Một bo có số điểm I/O khác có thể cần sơ đồ và cách gán tín hiệu khác. Không tự đổi sang mã gần giống khi chưa xác nhận với tài liệu máy.

Với bộ truyền động, SOMITEC có trang servo drive FANUC A06B-6114-H207. Đây là bộ điều khiển motor, không phải bo nhận tín hiệu nút nhấn. Phân biệt chức năng từng cụm sẽ giúp khoanh vùng lỗi chính xác hơn.

Dấu hiệu cần kiểm tra bo I/O

Các biểu hiện cần khảo sát gồm nút nhấn không phản hồi, một nhóm tín hiệu mất đồng thời, tay quay không phát lệnh hoặc hệ điều khiển báo bất thường giao tiếp I/O. Những dấu hiệu này chỉ là căn cứ bắt đầu chẩn đoán. Chúng không chứng minh bo đã hỏng.

Trước hết, ghi lại alarm và điều kiện phát sinh. Sau đó, đối chiếu trạng thái tín hiệu trên màn hình chẩn đoán với thao tác thực tế. Kỹ thuật viên cần kiểm tra nguồn cấp, cáp và đầu nối theo sơ đồ hãng. Nếu nhiều tín hiệu cùng lỗi, nên xem xét phần chung của đường kết nối trước khi thay linh kiện.

Nếu vấn đề nằm ở phản hồi motor, tham khảo encoder FANUC A860-2000-T301. Encoder motor và tay quay MPG có vai trò khác nhau; không dùng tên “bộ mã hóa” để kết luận chúng thay thế được cho nhau.

Lưu ý bảo trì và gửi kiểm tra

Cô lập nguồn theo quy trình của nhà máy trước khi tháo bo. Dùng biện pháp chống tĩnh điện và tránh chạm vào chân linh kiện. Không cấp thử điện bằng sơ đồ đoán hoặc đấu tắt tín hiệu an toàn. Khi đóng gói, bảo vệ connector và sử dụng túi chống tĩnh điện phù hợp.

Hồ sơ nên gồm ảnh hai mặt PCB, cận cảnh mã và revision, vị trí lắp, tem CNC, alarm và mô tả thao tác gây lỗi. Gửi thêm ảnh đầu cáp để kỹ thuật viên kiểm tra khả năng đồng bộ. SOMITEC sẽ đối chiếu thông tin trước khi tư vấn cung cấp hoặc sửa chữa.

Câu hỏi thường gặp

A20B-2002-0470 có bao nhiêu điểm I/O?

Manual xác nhận 72 đầu vào và 56 đầu ra. Trong số đầu vào, 56 điểm là dạng ma trận. Cần dùng đúng sơ đồ kết nối cho từng cấu hình máy.

Bo có hỗ trợ tay quay MPG không?

Có, tối đa ba MPG theo tài liệu. Giao diện MPG được mô tả dành cho i Series; cần kiểm tra manual của CNC đang sử dụng.

Có cần công suất kW hoặc số trục cho bo này không?

Không dùng công suất motor hoặc số trục servo để chọn bo I/O. Đây là thiết bị giao tiếp bảng vận hành. Thông số cần đối chiếu là mã PCB, I/O, giao tiếp, revision và cấu hình kết nối.

Làm sao nhận báo giá đúng mã?

Gửi ảnh mã bo, revision, tem bộ điều khiển và tình trạng hiện tại qua trang liên hệ SOMITEC. Tình trạng hàng, thời gian cung cấp và điều kiện bảo hành sẽ được xác nhận theo từng yêu cầu.
