Mô tả

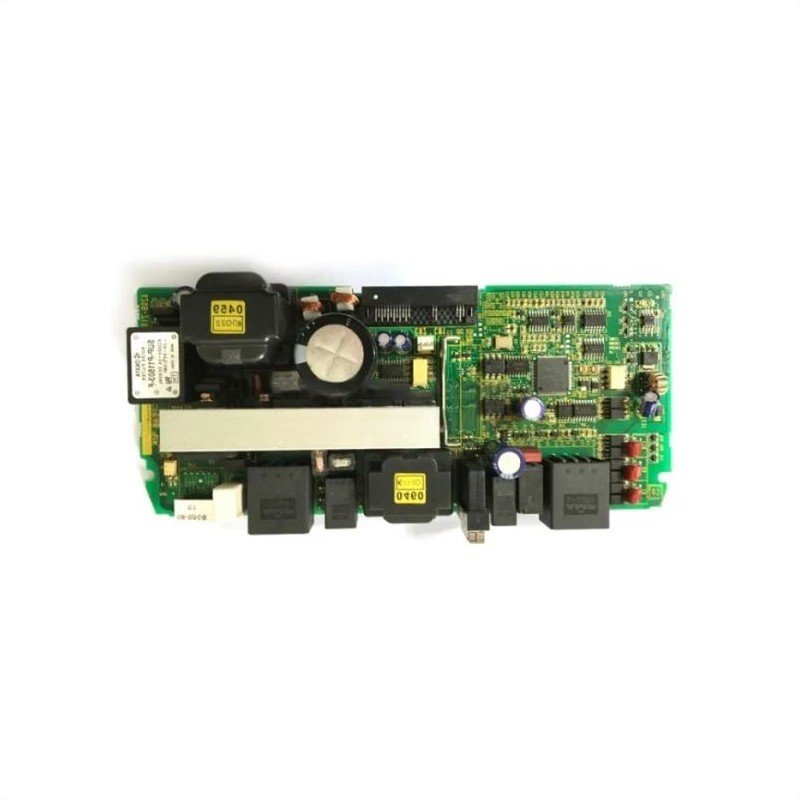

Bo mạch FANUC A20B-2101-0390 là bo điều khiển nguồn dùng trong các Power Supply Module dòng Alpha i PSM. Bo đảm nhiệm phần điều khiển, giám sát trạng thái và lọc nhiễu cho cụm nguồn; trên bo có màn hình LED 7 đoạn phục vụ hiển thị trạng thái hoặc mã cảnh báo của module. SOMITEC hỗ trợ kiểm tra mã, đối chiếu revision, cung cấp và sửa chữa bo mạch FANUC cho máy CNC.
Bo mạch FANUC A20B-2101-0390 là gì?
A20B-2101-0390 là power supply circuit board thuộc hệ FANUC Alpha i. Đây là bo điều khiển gắn trong cụm PSM công suất lớn, không phải một bộ nguồn độc lập và không trực tiếp thay thế toàn bộ module A06B. Vì vậy, khi kiểm tra hoặc đặt hàng cần đối chiếu cả mã bo, hậu tố revision và mã Power Supply Module đang sử dụng.
Bo có bộ lọc nhiễu tích hợp và LED 7 đoạn để hỗ trợ chẩn đoán. Chức năng thực tế phụ thuộc vào module nguồn và cấu hình tủ điện CNC; không nên gán điện áp, công suất kW hoặc số trục riêng cho bo mạch này.
Chức năng chính
- Điều khiển và giám sát hoạt động của Power Supply Module Alpha i tương thích.
- Hiển thị trạng thái hoặc mã alarm qua LED 7 đoạn trên bo.
- Hỗ trợ lọc nhiễu điện nhờ mạch noise filter tích hợp.
- Trao đổi tín hiệu điều khiển và liên động trong cụm nguồn–servo–spindle.
- Hỗ trợ kỹ thuật viên khoanh vùng lỗi ở phần điều khiển của PSM.
Thông số cơ bản A20B-2101-0390
| Hạng mục | Thông tin xác minh |
|---|---|
| Thương hiệu | FANUC |
| Mã bo mạch | A20B-2101-0390 |
| Loại | Power supply control PCB / power supply circuit board |
| Dòng hệ thống | Alpha i PSM |
| Hiển thị | LED 7 đoạn trên bo |
| Bộ lọc nhiễu | Tích hợp trên bo |
| Module được ghi nhận sử dụng | A06B-6140-H006, H011, H015, H026, H030, H037 và H055 |
| Công suất / số trục | Không áp dụng riêng cho bo; phụ thuộc Power Supply Module và hệ truyền động |
Ứng dụng trên máy CNC
Bo A20B-2101-0390 được dùng trong tủ điều khiển của máy CNC trang bị hệ truyền động FANUC Alpha i và Power Supply Module A06B-6140 tương thích. Cụm nguồn cung cấp DC bus cho servo amplifier và spindle amplifier; bo A20B phụ trách phần điều khiển, trạng thái và liên động của cụm PSM.
Khi kiểm tra toàn bộ hệ truyền động, khách hàng có thể tham khảo bo nguồn FANUC A06B-6110-H006, servo drive FANUC A06B-6114-H208 và spindle drive FANUC A06B-6111-H006 để phân biệt vai trò của từng thiết bị.
Ưu điểm khi thay đúng mã bo
- Giữ đúng chức năng điều khiển và hiển thị alarm của module nguồn.
- Giảm nguy cơ sai đầu nối, revision hoặc mạch công suất đi kèm.
- Có thể khoanh vùng sửa chữa theo bo thay vì thay cả module khi lỗi chỉ nằm ở phần điều khiển.
- Thuận tiện đối chiếu với mã PSM và sơ đồ tủ điện gốc của máy.
Dấu hiệu lỗi thường gặp
Các hiện tượng có thể liên quan gồm LED 7 đoạn không hiển thị hoặc hiển thị bất thường, PSM không chuyển sang trạng thái sẵn sàng, alarm nguồn xuất hiện lặp lại, hệ servo/spindle không nhận DC bus hoặc module hoạt động chập chờn. Tuy nhiên, không nên kết luận bo hỏng chỉ từ một hiện tượng.
Kỹ thuật viên cần kiểm tra nguồn vào, cầu chì, quạt làm mát, mạch công suất, DC bus, cáp tín hiệu, đầu nối, tiếp địa và module servo/spindle phía sau. Alarm trên PSM cũng có thể bắt nguồn từ thiết bị khác trong chuỗi truyền động.
SOMITEC nhận kiểm tra và sửa chữa servo, bo nguồn cùng thiết bị CNC theo mã alarm và tình trạng thực tế.
Lưu ý an toàn khi tháo lắp
- Ngắt hoàn toàn nguồn điện và thực hiện khóa nguồn an toàn trước khi mở tủ.
- Chờ DC bus xả về mức an toàn theo hướng dẫn của nhà sản xuất; không chỉ dựa vào việc đèn tắt.
- Dùng biện pháp chống tĩnh điện khi cầm bo mạch, tránh chạm tay trực tiếp vào chân linh kiện và đầu nối.
- Chụp lại vị trí cáp, đầu nối và jumper trước khi tháo.
- Không lắp thay chỉ vì hình dáng giống nhau; phải kiểm tra mã A20B, revision và mã module A06B.
Cách chọn đúng bo A20B-2101-0390
Khách hàng nên gửi ảnh rõ toàn bộ bo, tem mã, hậu tố revision như /06A hoặc /08A nếu có, mã Power Supply Module A06B-6140, model máy và alarm đang hiển thị. SOMITEC sẽ đối chiếu trước khi báo giá hoặc đề xuất sửa chữa.
Câu hỏi thường gặp
A20B-2101-0390 có phải là bộ nguồn hoàn chỉnh không?
Không. Đây là bo điều khiển nguồn gắn trong Power Supply Module Alpha i PSM. Bo không thay thế toàn bộ phần công suất của module.
Có thể dùng A20B-2101-0391 thay trực tiếp không?
Không nên tự thay chéo. Mã gần nhau chưa chứng minh tương thích; cần đối chiếu revision, module A06B, sơ đồ đầu nối và tài liệu hệ thống.
Bo này có công suất bao nhiêu kW?
Bo điều khiển không có công suất motor độc lập. Công suất và điện áp phải xác định theo Power Supply Module A06B-6140 cụ thể, không suy ra từ mã A20B.
SOMITEC cần thông tin gì để kiểm tra?
Vui lòng gửi ảnh hai mặt bo, tem mã đầy đủ, mã PSM, model máy CNC, alarm và mô tả hiện tượng. Nếu bo cháy, cần gửi thêm ảnh khu vực linh kiện hư hỏng và tình trạng mạch công suất.
Liên hệ kiểm tra và báo giá
SOMITEC hỗ trợ kiểm tra, cung cấp và sửa chữa bo mạch FANUC A20B-2101-0390 cho hệ CNC. Liên hệ Hotline/Zalo 0902 665 022 và gửi ảnh tem thiết bị để được đối chiếu nhanh.
