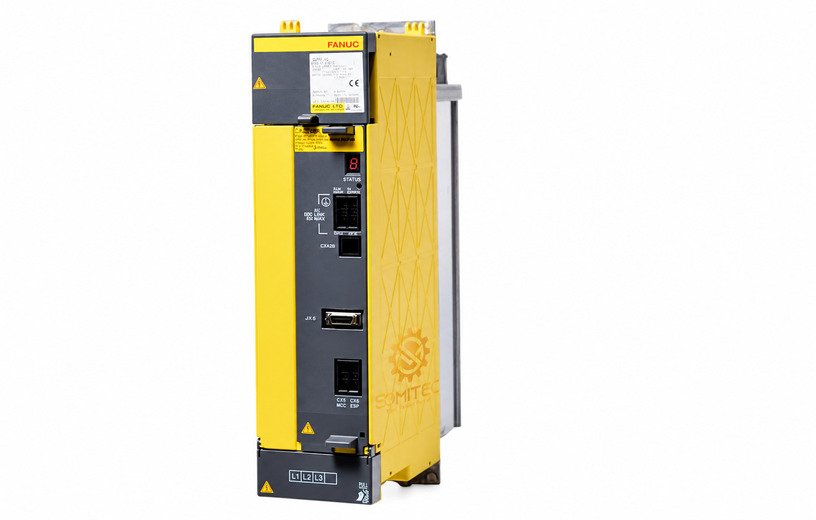

Bộ nguồn FANUC A06B-6110-H015 PSM-15i
Bộ nguồn FANUC A06B-6110-H015 là Power Supply Module thuộc hệ αi, có tên model PSM-15i. Thiết bị tạo nguồn DC link dùng chung cho nhóm bộ khuếch đại servo và spindle tương thích trong cấu hình FANUC. Khi thay thế, kỹ thuật viên cần đối chiếu đủ mã A06B-6110-H015 trên nhãn, không chọn theo hình dáng hoặc công suất gần giống.
Chức năng của A06B-6110-H015
Module tiếp nhận nguồn vào của tủ điện và cung cấp DC link cho các amplifier được ghép trong cùng cụm. Đây là phần tử trung tâm của chuỗi nguồn αi, vì vậy việc kiểm tra đồng bộ với servo amplifier, spindle amplifier, cuộn kháng và cấu hình tái sinh là rất quan trọng.
Tài liệu FANUC định danh chính xác A06B-6110-H015 là PSM-15i. Công suất đầu ra định mức được công bố là 15 kW. Tổng nhiệt tỏa của module là 333 W; phần nhiệt còn lại trong tủ điện là 61 W. Các số liệu này hữu ích khi thiết kế thông gió và đánh giá nhiệt độ trong tủ.
Thông số kỹ thuật đã xác minh
| Thông số | Giá trị |
|---|---|
| Hãng | FANUC |
| Mã đặt hàng | A06B-6110-H015 |
| Model | PSM-15i |
| Dòng sản phẩm | Power Supply Module αi |
| Mã unit | A06B-6110-C015 |
| Bo dây | A16B-2203-0642 |
| PCB | A20B-2100-0760 |
| Công suất đầu ra định mức | 15 kW |
| Tổng nhiệt tỏa | 333 W |
| Nhiệt còn lại trong tủ | 61 W |
Lưu ý: Các thông số trên chỉ áp dụng cho đúng A06B-6110-H015. Không dùng thông số của A06B-6140-H015 hoặc model có hậu tố khác để thay thế.
Ứng dụng phù hợp
- Cụm nguồn của hệ truyền động FANUC αi sử dụng PSM-15i.
- Tủ điện máy công cụ có servo amplifier và spindle amplifier tương thích.
- Thay thế module cũ khi đã xác định lỗi thuộc phần nguồn DC link.
- Dự phòng bảo trì cho dây chuyền đang sử dụng đúng mã A06B-6110-H015.
Ưu điểm kỹ thuật
Cấu trúc nguồn dùng chung
PSM-15i cấp DC link cho nhiều amplifier trong cùng nhóm. Cách bố trí này giúp kỹ thuật viên khoanh vùng rõ phần nguồn và phần điều khiển trục khi chẩn đoán.
Nhận dạng bằng mã đầy đủ
Mã A06B-6110-H015 và tên PSM-15i được công bố trong tài liệu hệ αi. Việc định danh rõ ràng giúp tránh nhầm với các module cùng màu vàng nhưng khác series, công suất hoặc bo mạch.
Có dữ liệu nhiệt để bố trí tủ
Thông số nhiệt tỏa được FANUC cung cấp hỗ trợ đánh giá quạt tủ, luồng gió và khoảng hở lắp đặt. Đây là yếu tố thực tế vì nhiệt độ cao kéo dài có thể làm giảm độ ổn định của toàn cụm drive.
Lỗi thường gặp và lưu ý kiểm tra
- Không lên DC link: kiểm tra nguồn đầu vào, contactor, cầu chì, cuộn kháng và dây liên kết trước khi kết luận hỏng module.
- Báo alarm trên cụm nguồn: ghi lại mã hiển thị và đối chiếu manual αi PSM; không xóa lỗi nhiều lần khi chưa xác định nguyên nhân.
- Quá nhiệt: vệ sinh đường gió, kiểm tra quạt tủ và nhiệt độ môi trường; không che khe tản nhiệt.
- Thay sai mã: A06B-6110-H015 không mặc nhiên tương đương A06B-6110-H011, A06B-6110-H026 hay A06B-6140-H015.
- Kiểm tra trước khi mua: chụp rõ tem, mã module, bo mạch và sơ đồ cụm amplifier để đối chiếu.
Sản phẩm FANUC liên quan tại SOMITEC
- Bộ nguồn FANUC A06B-6110-H011
- Bộ nguồn FANUC A06B-6110-H026 PSM-26i
- Bộ nguồn FANUC A06B-6140-H015
- Servo amplifier FANUC A06B-6240-H208
Câu hỏi thường gặp
A06B-6110-H015 là thiết bị gì?
Đây là Power Supply Module PSM-15i thuộc hệ truyền động FANUC αi.
Công suất định mức của PSM-15i này là bao nhiêu?
Tài liệu FANUC ghi công suất đầu ra định mức 15 kW cho đúng mã A06B-6110-H015.
Có thể thay bằng A06B-6140-H015 không?
Không nên suy luận tương đương chỉ vì cùng hậu tố H015. Hai mã thuộc series khác nhau; cần đối chiếu manual và cấu hình máy trước khi thay.
Cần gửi thông tin gì để kiểm tra tương thích?
Nên gửi ảnh tem đầy đủ, mã trên module, ảnh cụm amplifier và thông tin máy. SOMITEC sẽ dựa trên dữ liệu thực tế để hỗ trợ đối chiếu.
Có cần kiểm tra hệ thống trước khi lắp bộ nguồn mới?
Có. Nên kiểm tra ngắn mạch DC link, amplifier liên quan, dây công suất, quạt và điều kiện làm mát để tránh làm hỏng module thay thế.
