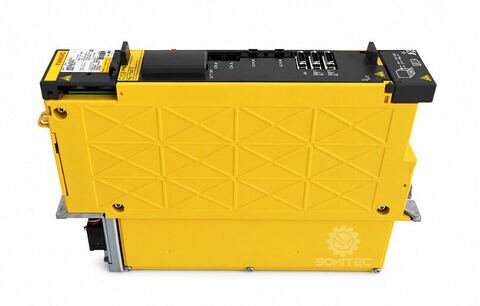

Servo amplifier FANUC A06B-6240-H208 là gì?
Servo amplifier FANUC A06B-6240-H208 thuộc dòng Alpha i-B, model αiSV 40/80-B. Đây là module khuếch đại servo hai kênh trong nhóm nguồn vào 200 V. Thiết bị nhận DC link từ power supply của cụm drive. Sau đó, module điều khiển hai servo motor theo lệnh từ CNC qua FSSB.
Mã đặt hàng A06B-6240-H208 xác định đúng cấu hình phần cứng 40/80-B. Vì vậy, người dùng không nên chọn bộ thay thế chỉ dựa vào hình dáng vỏ. Hãy kiểm tra cả mã đầy đủ, motor trên từng kênh, đầu nối và tham số máy.
Chức năng chính của A06B-6240-H208
Điều khiển hai kênh servo
Module tạo đầu ra ba pha cho hai kênh L và M. Dòng ra định mức lần lượt là 13 Arms và 22,5 Arms. Bộ khuếch đại dùng điều chế PWM sin và tầng công suất IGBT. Nhờ đó, hệ thống điều khiển dòng, tốc độ và vị trí của motor.
Giao tiếp với hệ điều khiển FANUC
Giao tiếp FSSB truyền lệnh servo từ CNC đến amplifier. Đồng thời, hệ thống nhận trạng thái chẩn đoán để hỗ trợ bảo trì. Tuy nhiên, khả năng tương thích vẫn phụ thuộc vào cấu hình máy hoàn chỉnh.
Thông số kỹ thuật cơ bản
| Hạng mục | Thông số đã xác minh |
|---|---|
| Thương hiệu | FANUC |
| Mã đặt hàng | A06B-6240-H208 |
| Dòng / model | Alpha i-B / αiSV 40/80-B |
| Cấu hình | Module servo hai kênh L và M |
| Điện áp DC đầu vào định mức | 283–339 VDC |
| Dòng đầu vào định mức | 35 A |
| Điện áp đầu ra tối đa | 240 VAC, ba pha |
| Điện áp đầu ra định mức | 200 VAC, ba pha |
| Tần số đầu ra | 0–550 Hz |
| Dòng ra định mức kênh L | 13 Arms |
| Dòng ra định mức kênh M | 22,5 Arms |
| Nguồn điều khiển | 24 VDC ±10%, 1,0 A |
| Giao tiếp | FSSB |
| Tài liệu đối chiếu | FANUC B-65412 / B-65515 |
Các giá trị trên dùng để nhận diện và kiểm tra sơ bộ. Công suất motor phù hợp phải tra theo tổ hợp được FANUC hoặc nhà chế tạo máy cho phép.
Ứng dụng của servo amplifier FANUC A06B-6240-H208
- Điều khiển hai trục tiến dao trên máy tiện hoặc trung tâm gia công.
- Thay thế module αiSV 40/80-B khi đã xác nhận đúng mã.
- Sửa chữa hệ truyền động FANUC dùng DC link và giao tiếp FSSB tương thích.
- Phục hồi máy sau lỗi quạt, quá nhiệt, thấp áp hoặc lỗi tầng công suất.
Để so sánh cấp dòng trong cùng dòng Alpha i-B, khách hàng có thể xem FANUC A06B-6240-H206 và FANUC A06B-6240-H210.
Ưu điểm và lưu ý lựa chọn
- Hai kênh servo nằm trong một module, giúp tủ điện gọn hơn.
- Dòng ra riêng cho từng kênh phù hợp cấu hình motor khác nhau.
- Giao tiếp FSSB đồng bộ với hệ CNC FANUC tương thích.
- Quạt làm mát có thể kiểm tra và thay thế khi bảo trì.
Trước khi đặt hàng, hãy chụp rõ tem và toàn bộ cụm drive. Sau đó, đối chiếu motor của kênh L và M. Cũng cần kiểm tra power supply, cáp FSSB, đầu nối và tham số servo. Có thể tham khảo bo nguồn FANUC A06B-6110-H026 và spindle amplifier FANUC A06B-6220-H015#H600 để phân biệt đúng vai trò từng module.
Lỗi thường gặp và an toàn bảo trì
Các cảnh báo có thể liên quan đến quạt, quá nhiệt, thấp áp DC link, bus điều khiển hoặc tầng công suất. Trước tiên, kỹ thuật viên cần lưu mã alarm và điều kiện phát sinh. Tiếp theo, hãy kiểm tra nguồn chung, quạt, cáp và motor trước khi kết luận amplifier hỏng.
Luôn ngắt và khóa nguồn theo quy trình nhà máy. Chờ đủ thời gian xả điện theo hướng dẫn của FANUC. Sau đó, đo xác nhận DC link đã về mức an toàn trước khi tháo thiết bị.
Câu hỏi thường gặp
A06B-6240-H208 có thể thay trực tiếp H207 hoặc H209 không?
Không nên thay trực tiếp. Mỗi mã có tổ hợp dòng ra khác nhau. Cần kiểm tra motor, power supply, đầu nối và cấu hình OEM trước khi quyết định.
Con số 40/80 có phải dòng làm việc liên tục không?
Không. Đây là ký hiệu cấp model của FANUC. Dòng ra định mức của hai kênh là 13 Arms và 22,5 Arms.
Cần gửi gì để SOMITEC kiểm tra mã?
Khách hàng nên gửi ảnh tem rõ mã, ảnh cụm drive, model máy, mã alarm và mã hai servo motor. SOMITEC sẽ đối chiếu trước khi tư vấn.
SOMITEC hỗ trợ kiểm tra mã, sửa chữa và tìm nguồn thiết bị FANUC. Hãy liên hệ để xác nhận cấu hình phù hợp trước khi đặt hàng.
