Mô tả

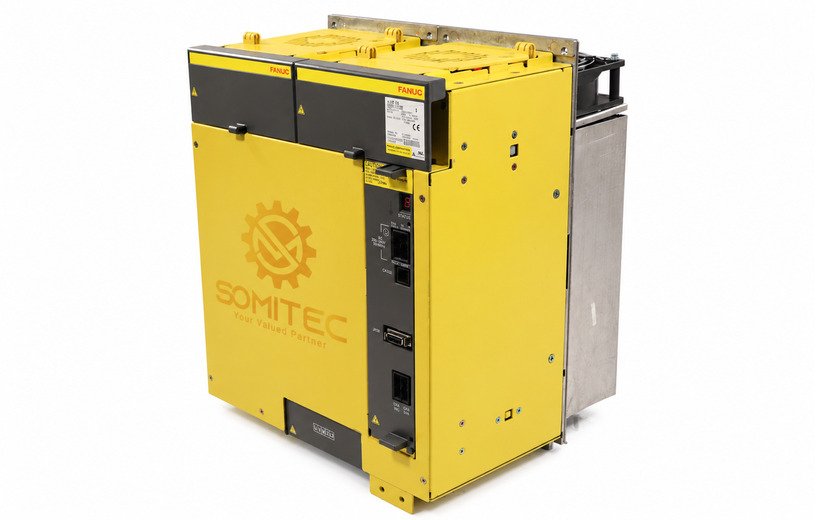

Bo nguồn FANUC A06B-6110-H055 PSM-55i là Power Supply Module thuộc dòng Alpha i. Theo tài liệu FANUC B-65282EN/05, module sử dụng nguồn mạch chính 200–240 VAC ba pha và có khả năng đầu ra định mức 55 kW. Thiết bị cấp DC link cho các servo amplifier và spindle amplifier tương thích trong hệ truyền động FANUC.
Bo nguồn FANUC A06B-6110-H055 PSM-55i là gì?
A06B-6110-H055 là mã đặt hàng của module PSM-55i. Module nhận điện AC ba pha, chỉnh lưu cho DC link và hỗ trợ tái sinh năng lượng về nguồn. Vì vậy, kỹ thuật viên cần lựa chọn theo tổng tải của các amplifier dùng chung DC link, không chỉ theo công suất của một động cơ riêng lẻ.
Khách hàng có thể xem nhóm Power Supply Unit – bo nguồn để đối chiếu thêm các dòng nguồn FANUC và Mitsubishi.
Chức năng chính của FANUC A06B-6110-H055
Cấp nguồn DC link cho hệ truyền động
Module PSM-55i tạo bus DC dùng chung cho servo amplifier và spindle amplifier phù hợp. Nhờ đó, nhiều module truyền động trong cùng hệ thống có thể nhận năng lượng từ một bộ nguồn đã được tính toán đúng công suất.
Tái sinh năng lượng
Dòng PSM đầu vào 200 V sử dụng cơ chế power regeneration. Khi động cơ giảm tốc, năng lượng tái sinh được hoàn trả về nguồn điện theo cấu hình hệ thống. Tuy nhiên, tủ điện, reactor, dây dẫn và thiết bị bảo vệ phải tuân thủ hướng dẫn của FANUC.
Giám sát trạng thái và bảo vệ
Màn hình trạng thái trên mặt module hỗ trợ kiểm tra báo động. Khi có lỗi, kỹ thuật viên nên ghi đúng mã hiển thị. Sau đó, cần kiểm tra nguồn vào, DC link, quạt làm mát, contactor và các module nối chung trước khi kết luận bộ nguồn hỏng.
Thông số kỹ thuật đã xác minh
| Hạng mục | Giá trị |
|---|---|
| Hãng | FANUC |
| Mã đặt hàng | A06B-6110-H055 |
| Dòng sản phẩm | Alpha i |
| Model | PSM-55i |
| Loại thiết bị | Power Supply Module, đầu vào 200 V, tái sinh năng lượng |
| Nguồn mạch chính | 200–240 VAC, ba pha |
| Dung sai điện áp | +10% / −15% |
| Tần số | 50/60 Hz ±1 Hz |
| Khả năng đầu ra định mức | 55 kW |
| Khả năng đầu ra tối đa | 104 kW |
| Khả năng đầu ra đỉnh | 174 kW |
| Mã unit | A06B-6110-C055 |
| Driver PCB | A20B-1008-0081 |
| PCB | A20B-2100-0761 |
| Khối lượng | 22,0 kg |
Các thông số trên được đối chiếu từ manual FANUC B-65282EN/05 và B-65285EN. Giá trị tối đa và giá trị đỉnh phục vụ tính chọn theo chu kỳ tải; chúng không phải công suất vận hành liên tục.
Ứng dụng phù hợp
- Hệ truyền động FANUC Alpha i sử dụng điện áp đầu vào 200–240 VAC ba pha.
- Máy tiện, trung tâm gia công và hệ thống tự động hóa dùng cấu hình amplifier tương thích.
- Thay thế bộ nguồn cùng mã A06B-6110-H055 sau khi đối chiếu nameplate và sơ đồ kết nối.
- Cấu hình có nhiều servo amplifier hoặc spindle amplifier dùng chung DC link.
Nếu nhu cầu công suất thấp hơn, có thể tham khảo FANUC A06B-6110-H026 PSM-26i và FANUC A06B-6110-H030 PSM-30i. Không nên thay thế chéo chỉ dựa vào hình dáng vỏ ngoài.
Ưu điểm có căn cứ
- Khả năng đầu ra định mức 55 kW phù hợp với các cấu hình tải lớn đã được tính toán đúng.
- Tài liệu hãng công bố rõ mức tối đa 104 kW và mức đỉnh 174 kW để hỗ trợ thiết kế theo chu kỳ tải.
- Cơ chế tái sinh năng lượng hỗ trợ hoàn trả năng lượng khi động cơ giảm tốc.
- Mã đặt hàng, mã unit và các mã PCB được xác định rõ, thuận tiện cho việc kiểm tra khi sửa chữa.
Lỗi thường gặp và lưu ý lựa chọn
Module không lên nguồn hoặc DC link chưa sẵn sàng
Trước tiên, hãy kiểm tra nguồn ba pha, nguồn điều khiển, cầu chì, MCC, đầu nối, reactor và chuỗi dừng khẩn. Không nên thay bộ nguồn trước khi xác nhận nguồn cấp phía trước hoạt động đúng.
Báo lỗi quá áp, quá nhiệt hoặc quạt
Cần kiểm tra thông gió, bụi bẩn, quạt làm mát, nhiệt độ môi trường và trạng thái tái sinh. Đồng thời, kỹ thuật viên nên kiểm tra các amplifier dùng chung DC link vì lỗi có thể phát sinh từ một module khác.
Lưu ý trước khi thay thế
- Đối chiếu đầy đủ mã A06B-6110-H055 và model PSM-55i.
- Xác nhận nguồn vào 200–240 VAC ba pha, tiếp địa và bảo vệ điện.
- Tính tổng tải servo, spindle và chu kỳ tải theo manual FANUC.
- So sánh mã unit, PCB, giắc kết nối và cấu hình reactor; không suy luận tương thích từ màu vỏ.
Để được hỗ trợ đối chiếu, vui lòng gửi ảnh nameplate, mã lỗi, model CNC, danh sách amplifier và nguồn điện thực tế qua trang liên hệ SOMITEC.
Câu hỏi thường gặp
A06B-6110-H055 tương ứng model nào?
Mã đặt hàng A06B-6110-H055 tương ứng bộ nguồn FANUC Alpha i PSM-55i.
Công suất đầu ra định mức là bao nhiêu?
Theo manual FANUC, khả năng đầu ra định mức của PSM-55i là 55 kW.
Có thể thay trực tiếp PSM-37i hoặc PSM-30i không?
Không nên thay trực tiếp nếu chưa tính lại công suất, reactor, dây dẫn, bảo vệ, kích thước lắp đặt và cấu hình toàn hệ thống.
Cần cung cấp thông tin gì để kiểm tra tương thích?
Hãy cung cấp ảnh rõ nameplate, mã báo động, model máy, danh sách các amplifier đang kết nối và thông số nguồn cấp.
