Bộ nguồn Mitsubishi MDS-CH-CV-220

Mô tả

Bộ nguồn Mitsubishi MDS-CH-CV-220 là mô-đun cấp nguồn cho cụm truyền động CNC thuộc dòng MDS-CH. Thiết bị tạo nguồn DC bus cho các drive liên quan và tham gia giám sát trạng thái nguồn của hệ thống. Khi bộ nguồn gặp sự cố, nhiều drive trong cùng cụm có thể đồng thời báo alarm.

Vai trò của bộ nguồn Mitsubishi MDS-CH-CV-220

MDS-CH-CV-220 tiếp nhận nguồn đầu vào, xử lý mạch công suất và cấp năng lượng cho cụm truyền động. Mô-đun còn phối hợp với mạch tái sinh, bảo vệ quá dòng, quá áp, mất pha và nhiệt độ. Vì vậy, cần kiểm tra toàn bộ cụm trước khi kết luận bộ nguồn bị hỏng.

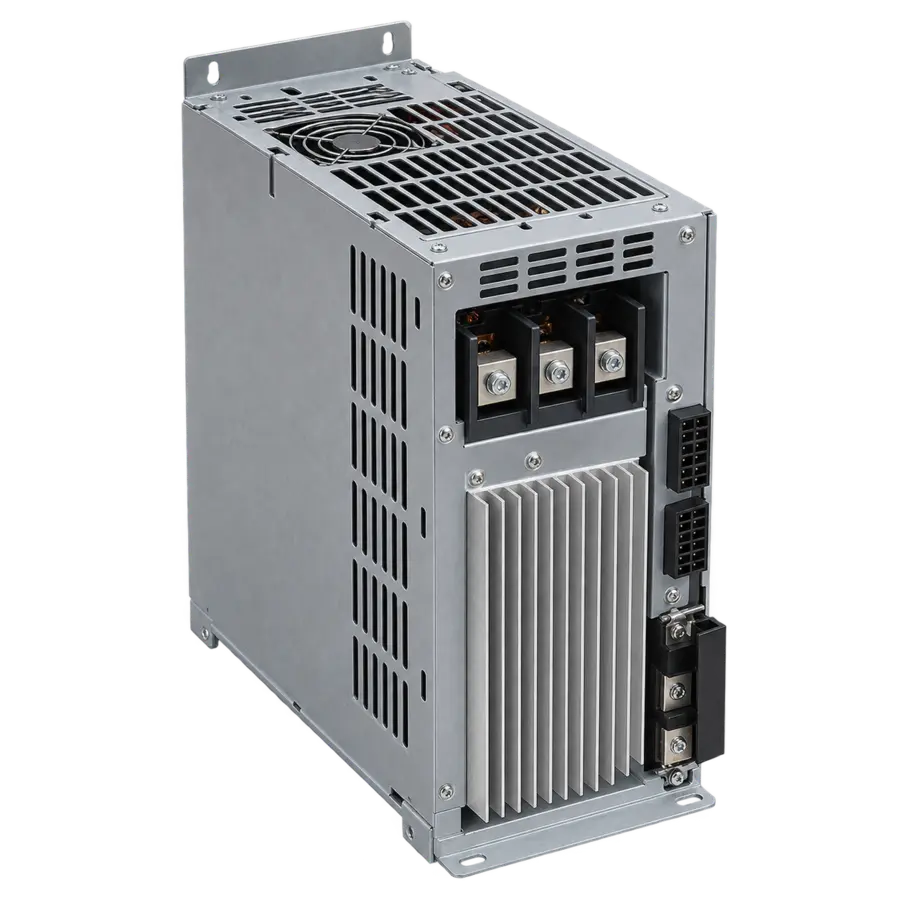

Thông số lựa chọn phải lấy từ tem thiết bị và tài liệu hệ thống. Không nên suy ra công suất chỉ từ phần số trong model. Hình ảnh trên trang là hình minh họa; việc nhận diện cuối cùng phải dựa trên tem model thực tế.

Thông tin cần đối chiếu trước khi thay

• Model đầy đủ MDS-CH-CV-220 và phiên bản trên tem.
• Điện áp nguồn vào và cấu hình hệ truyền động đang lắp.
• Các drive servo hoặc spindle đang dùng chung DC bus.
• Điện trở hoặc mô-đun tái sinh liên quan.
• Giắc nguồn, giắc điều khiển, vị trí chân và kích thước lắp đặt.

Nếu hệ thống có nhiều mô-đun tương tự, hãy chụp toàn bộ tủ điện trước khi tháo. SOMITEC sẽ dùng thông tin này để kiểm tra tính phù hợp và tránh đề xuất nhầm thiết bị.

Quy trình kiểm tra khi bộ nguồn báo lỗi

Trước tiên, kiểm tra nguồn ba pha, cầu chì, contactor, đầu nối và dấu hiệu cháy nhiệt. Sau đó, kiểm tra các drive dùng chung DC bus, motor, cáp động lực và mạch tái sinh. Một drive bị chạm chập cũng có thể làm bộ nguồn bảo vệ hoặc báo lỗi.

Việc đo mạch công suất phải do kỹ thuật viên có chuyên môn thực hiện. Sau khi ngắt điện, cần khóa nguồn và chờ tụ DC bus xả hoàn toàn. Không chạm vào đầu cực chỉ dựa trên việc màn hình đã tắt.

Tư vấn, kiểm tra và sửa chữa

SOMITEC cung cấp linh kiện Mitsubishi cho máy CNC và hỗ trợ chẩn đoán bộ nguồn theo mã alarm, hình ảnh và tình trạng thực tế. Với lỗi liên quan đến cụm drive, khách hàng có thể tham khảo thêm dịch vụ sửa servo CNC.

Sản phẩm và dịch vụ áp dụng chính sách bảo hành của SOMITEC theo từng điều kiện. Vui lòng gửi ảnh tem, ảnh tủ điện và alarm qua trang liên hệ SOMITEC hoặc Hotline/Zalo 0902 665 022.

Câu hỏi thường gặp

MDS-CH-CV-220 có thể thay trực tiếp bằng MDS-CH-CV-185 không?

Không nên thay trực tiếp. Hai model phải được đối chiếu về khả năng cấp nguồn, cấu hình hệ thống, đầu nối và yêu cầu của máy.

Alarm nguồn có luôn do MDS-CH-CV-220 hỏng không?

Không. Nguồn vào, drive dùng chung bus, motor, cáp và mạch tái sinh đều có thể làm hệ thống báo lỗi.

Cần gửi gì để SOMITEC kiểm tra?

Hãy gửi ảnh tem bộ nguồn, sơ đồ bố trí mô-đun, mã alarm và model các drive đang kết nối.
