Mô tả
Bộ nguồn Mitsubishi MDS-E-CV-185 là power supply unit 200 V của hệ truyền động MDS-E. Thiết bị nhận nguồn AC, tạo DC bus cho các servo drive và spindle drive tương thích, đồng thời tái sinh năng lượng về lưới theo cấu hình của hãng.

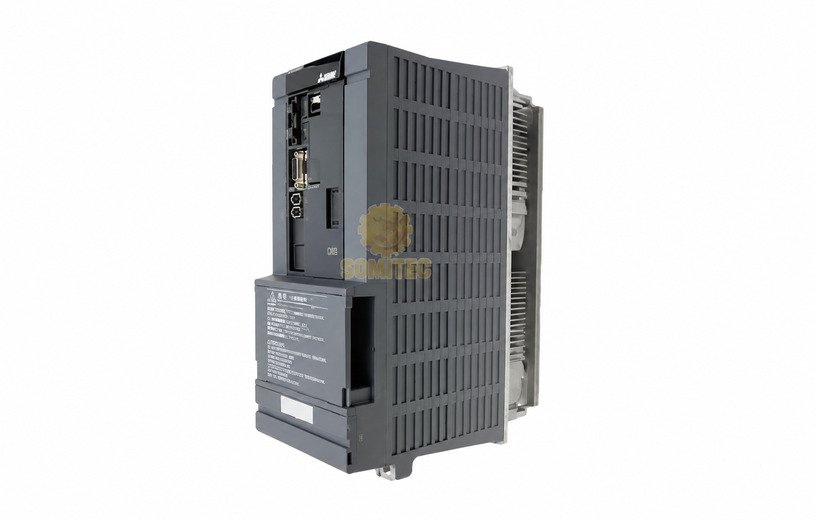

Ảnh sử dụng trong bài là hình minh họa thiết bị Mitsubishi dòng MDS-E, không phải ảnh tem xác nhận đúng model MDS-E-CV-185. Vui lòng đối chiếu tem model thực tế trước khi đặt hàng.
Bộ nguồn Mitsubishi MDS-E-CV-185 là gì?
MDS-E-CV-185 thuộc nhóm converter dùng chung trong hệ MDS-E. Theo tài liệu Mitsubishi Electric, model có công suất liên tục 15 kW và công suất định mức 30 phút 18,5 kW. Vì vậy, kỹ thuật viên cần phân biệt hai mức công suất khi tính tải cho cụm servo và trục chính.
Nguồn vào mạch chính là 200–240 VAC. Ngoài ra, thiết bị dùng phương pháp tái sinh năng lượng về nguồn. Cấu hình này giúp xử lý năng lượng hãm theo thiết kế hệ thống, nhưng vẫn phải chọn đúng reactor và tổng công suất tải.
Thông số kỹ thuật MDS-E-CV-185
| Hạng mục | Thông số xác minh |
|---|---|
| Hãng | Mitsubishi Electric |
| Model | MDS-E-CV-185 |
| Loại | Power supply unit / AC-DC converter |
| Dòng hệ thống | MDS-E, cấp 200 V |
| Công suất liên tục | 15 kW |
| Công suất định mức 30 phút | 18,5 kW |
| Nguồn vào mạch chính | 200–240 VAC; dao động cho phép +10% đến −15% |
| Dòng vào định mức | 65 A |
| Nguồn điều khiển | 200–240 VAC, 50/60 Hz; tối đa 0,2 A |
| Tần số | 50/60 Hz; dao động cho phép ±5% |
| Phương thức tái sinh | Tái sinh năng lượng về nguồn |
| Cấp bảo vệ | IP20, không bao gồm cầu đấu |
| Làm mát | Quạt cưỡng bức |
| Khối lượng | 6,0 kg |
| AC reactor theo bảng chọn | D-AL-18.5K |
Các giá trị trên lấy từ đúng cột MDS-E-CV-185 trong tài liệu MDS-E/EH Series. Công suất 18,5 kW chỉ là mức 30 phút; không được hiểu là công suất liên tục.
Chức năng và ứng dụng
Cấp DC bus cho hệ MDS-E
Bộ nguồn Mitsubishi MDS-E-CV-185 cấp năng lượng cho nhóm drive được Mitsubishi chỉ định tương thích. Thiết bị không điều khiển trực tiếp một motor riêng lẻ. Thay vào đó, số trục và tổng tải phụ thuộc cấu hình servo, spindle và chu kỳ vận hành của máy.
Tái sinh năng lượng khi giảm tốc
Khi motor giảm tốc, năng lượng có thể trở lại DC bus. Mạch power regeneration của MDS-E-CV-185 xử lý năng lượng theo kiến trúc hệ MDS-E. Nhờ đó, hệ thống có thể vận hành đúng thiết kế khi reactor, dây nguồn và drive được chọn chính xác.
Ứng dụng trong tủ điện máy công cụ
Model phù hợp cho tủ điện sử dụng hệ truyền động Mitsubishi MDS-E cấp 200 V. Trước khi thay thế, cần kiểm tra sơ đồ máy, mã drive, motor, điện áp nguồn và tải thực tế. Không thay chéo với MDS-EH, MDS-D hoặc MDS-D2 chỉ vì hình dáng tương tự.
Ưu điểm có căn cứ
- Công suất liên tục 15 kW, có mức định mức 30 phút 18,5 kW.
- Tái sinh năng lượng về nguồn theo cấu trúc MDS-E.
- Cấp bảo vệ IP20 và làm mát bằng quạt cưỡng bức.
- Bảng chọn của hãng chỉ rõ reactor D-AL-18.5K cho model này.
Khách hàng có thể xem thêm servo drive Mitsubishi MDS-E-V2-20 để hiểu cách bộ nguồn phối hợp với drive cùng dòng. Nếu cần so sánh cấp 400 V, tham khảo MDS-EH-CV-185. Ngoài ra, SOMITEC có bài về MDS-D-CV-300 cho một dòng hệ thống khác.
Lưu ý chọn đúng bộ nguồn
Trước hết, hãy chụp rõ tem MDS-E-CV-185 và toàn bộ đầu nối. Sau đó, đối chiếu nguồn ba pha 200–240 VAC, reactor D-AL-18.5K, tổng tải servo và spindle. Cuối cùng, kiểm tra cáp, thanh dẫn DC bus và phiên bản drive đang ghép cùng bộ nguồn.
Không nên chọn chỉ dựa vào phần số 185. Chẳng hạn, MDS-EH-CV-185 dùng cấp 400 V, trong khi MDS-E-CV-185 thuộc cấp 200 V. Sai cấp điện áp có thể gây hư hỏng nghiêm trọng.
Lỗi thường gặp và kiểm tra ban đầu
- Máy không ready: kiểm tra nguồn mạch chính, nguồn điều khiển và liên động.
- Báo quá áp DC bus: kiểm tra tải hãm, reactor và điều kiện tái sinh.
- Báo thấp áp: đo điện áp đầu vào, contactor và dây nguồn dưới tải.
- Nhiệt độ cao: vệ sinh đường gió, kiểm tra quạt và khoảng hở tản nhiệt.
- Trip khi tăng tải: ghi lại alarm, dòng tải và thời điểm lỗi trước khi kết luận.
Chỉ kỹ thuật viên đủ chuyên môn mới được đo kiểm trong tủ điện. Sau khi ngắt nguồn, phải chờ đúng thời gian xả tụ theo manual và xác nhận điện áp an toàn trước khi chạm đầu cực.
Câu hỏi thường gặp
MDS-E-CV-185 có công suất bao nhiêu?
Công suất liên tục là 15 kW. Công suất định mức 30 phút là 18,5 kW.
Có thể thay bằng MDS-EH-CV-185 không?
Không thay trực tiếp. MDS-E-CV-185 dùng nguồn 200–240 VAC, còn dòng MDS-EH thuộc cấp 400 V. Cần kiểm tra toàn bộ cấu hình trước khi thay.
Thiết bị điều khiển bao nhiêu trục?
Đây là bộ nguồn chung, không phải servo amplifier. Số trục phụ thuộc các drive và motor kết nối, cũng như tổng công suất đã tính theo tài liệu hãng.
Cần gửi thông tin gì để đối chiếu?
Hãy gửi ảnh tem bộ nguồn, tem drive và motor, model máy, sơ đồ nguồn nếu có và mã alarm. Có thể liên hệ SOMITEC để kiểm tra cấu hình trước khi báo giá.
Nguồn thông số
Mitsubishi Electric, MDS-E/EH Series Specifications Manual, IB-1501226; và trang sản phẩm chính thức MDS-E-CV-185 AC/DC converter. Thông số lắp đặt cuối cùng phải theo manual áp dụng cho máy thực tế.
