Mô tả

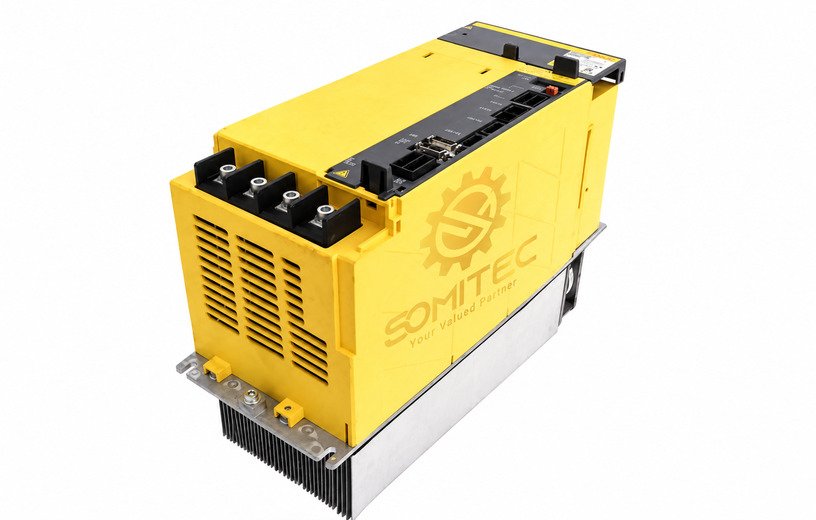

Servo amplifier FANUC A06B-6240-H206 thuộc dòng Alpha i-B, model αiSV20/40-B. Module điều khiển hai trục servo L và M trong hệ truyền động FANUC. Dòng ra định mức lần lượt là 6,5 Arms và 13 Arms.
Servo amplifier FANUC A06B-6240-H206 là gì?
A06B-6240-H206 là bộ khuếch đại servo hai trục. Thiết bị nhận lệnh điều khiển qua hệ FANUC, xử lý tín hiệu phản hồi và cấp dòng cho hai servo motor tương ứng. Nhờ đó, từng trục thực hiện chuyển động theo vị trí, tốc độ và mô-men được lập trình.
Đây là module αiSV20/40-B dùng nguồn DC link của cụm Alpha i-B. Vì vậy, khi lựa chọn cần đối chiếu đầy đủ nguồn, motor, cáp quang, đầu nối và cấu hình CNC. Khách hàng có thể xem thêm FANUC A06B-6240-H210 hai trục để phân biệt cấp module.
Chức năng và ứng dụng
- Điều khiển hai trục servo L và M trong hệ CNC FANUC.
- Khuếch đại lệnh điều khiển thành dòng điện cấp cho servo motor.
- Phối hợp tín hiệu phản hồi để kiểm soát vị trí và tốc độ trục.
- Dùng trong máy tiện CNC, trung tâm gia công và máy công cụ có cấu hình tương thích.
Trong cùng cụm truyền động, module làm việc cùng nguồn DC link. Có thể tham khảo bo nguồn FANUC A06B-6110-H026 PSM-26i và spindle amplifier FANUC A06B-6220-H015#H600 để nhận biết đúng vai trò từng thiết bị.
Bảng thông số cơ bản
| Thông số | Giá trị đã xác minh |
|---|---|
| Hãng | FANUC |
| Mã đặt hàng | A06B-6240-H206 |
| Dòng sản phẩm | Alpha i-B servo amplifier |
| Model | αiSV20/40-B |
| Số trục | 2 trục: L và M |
| Điện áp DC đầu vào định mức | 283–339 VDC |
| Dòng đầu vào định mức | 25 A |
| Điện áp đầu ra | Ba pha 240 VAC tối đa |
| Dòng ra định mức trục L | 6,5 Arms |
| Dòng ra định mức trục M | 13 Arms |
| Giao tiếp điều khiển | FSSB |
Ưu điểm của A06B-6240-H206
- Tích hợp hai kênh servo trong một module, giúp bố trí tủ điện gọn hơn.
- Cấp dòng hai trục khác nhau, phù hợp cấu hình motor L/M theo thiết kế của máy.
- Thuộc hệ Alpha i-B và giao tiếp FSSB của FANUC.
- Thông tin model và dòng ra được nhận diện rõ theo đúng mã A06B-6240-H206.
Lỗi thường gặp và lưu ý kiểm tra
Khi hệ thống báo alarm, kỹ thuật viên nên ghi lại mã cảnh báo trước khi tắt nguồn. Sau đó, hãy kiểm tra quạt làm mát, nguồn DC link, cáp quang FSSB, đầu nối motor và tín hiệu Pulsecoder. Không nên cấp điện lại nhiều lần khi chưa xác định nguyên nhân.
Trước khi tháo module, cần ngắt nguồn và chờ đèn báo điện tích tắt hoàn toàn. Ngoài ra, hãy vệ sinh quạt và khe tản nhiệt định kỳ. Bụi dẫn điện hoặc luồng gió kém có thể làm giảm hiệu quả làm mát.
Lưu ý khi lựa chọn thay thế
Không chọn module chỉ dựa trên hình dáng hoặc tên 20/40. Cần đối chiếu nguyên mã A06B-6240-H206, hậu tố trên tem, model motor của hai trục, loại nguồn, giao tiếp FSSB và tham số máy. Nếu cần so sánh dòng Alpha i đời trước, xem FANUC A06B-6114-H206 SVM2-20/40i; hai mã không phải lựa chọn thay thế trực tiếp chỉ vì cùng ký hiệu 20/40.
Câu hỏi thường gặp
A06B-6240-H206 điều khiển mấy trục?
Module điều khiển hai trục servo, gồm kênh L và kênh M.
Dòng ra của hai trục có giống nhau không?
Không. Dòng ra định mức của trục L là 6,5 Arms, còn trục M là 13 Arms.
Có thể thay H206 bằng H205 hoặc H207 không?
Không nên thay trực tiếp. Mỗi mã có cấu hình và cấp dòng riêng. Cần kiểm tra motor, nguồn và tham số CNC trước khi thay.
Cần gửi thông tin gì để SOMITEC đối chiếu?
Vui lòng gửi ảnh tem thiết bị, mã motor của hai trục, model máy, hệ CNC và mã alarm. SOMITEC sẽ kiểm tra đúng cấu hình trước khi báo giá hoặc tư vấn sửa chữa.
Nguồn kỹ thuật: FANUC Servo Amplifier Alpha i-B Series Descriptions B-65412EN/02; FANUC Alpha i-B maintenance information; thông tin nhãn đúng mã A06B-6240-H206.
