Mô tả

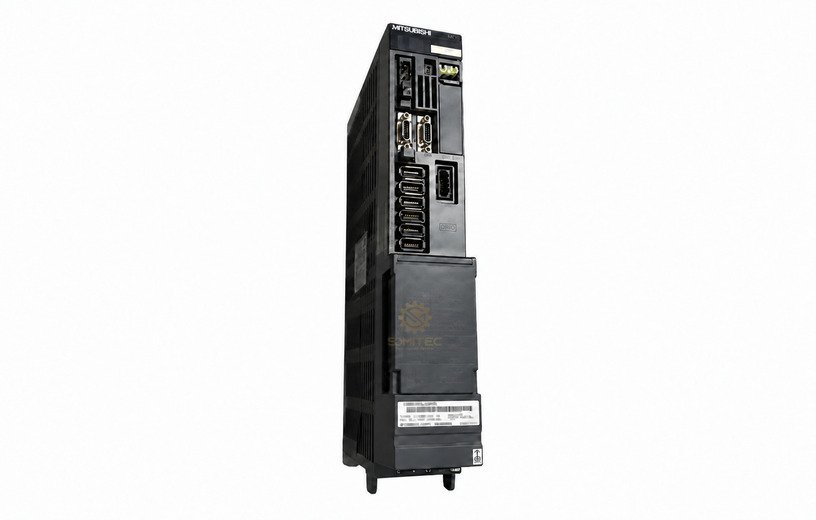

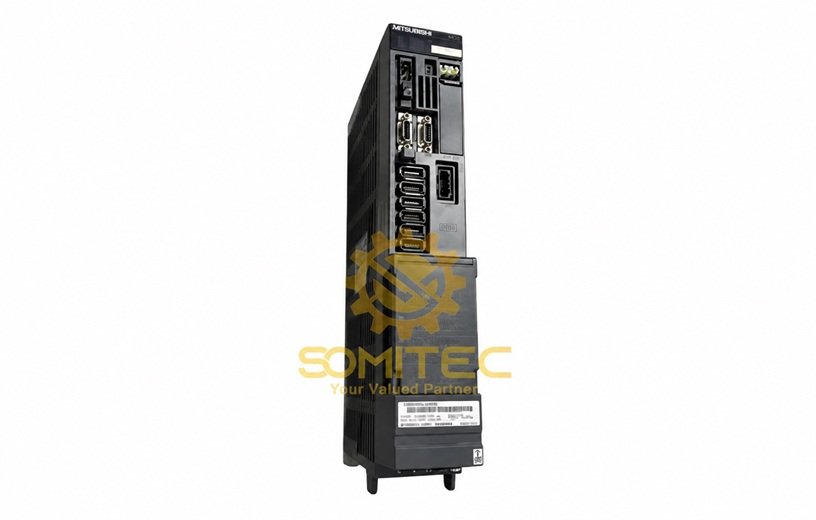

MDS-DM2-V3-202020 là servo drive ba trục thuộc dòng MDS-DM2 của Mitsubishi Electric. Thiết bị dùng trong hệ truyền động CNC 200 V và tích hợp điều khiển ba trục servo trong một module. Vì vậy, kỹ thuật viên cần đối chiếu đầy đủ model, động cơ, encoder, cáp và tham số trước khi thay thế.
MDS-DM2-V3-202020 là gì?
MDS-DM2-V3-202020 là bộ khuếch đại servo ba trục. Mitsubishi thiết kế dòng MDS-DM2 cho hệ CNC sử dụng nguồn ba pha 200–230 VAC. Cấu hình nhiều trục giúp giảm số module riêng lẻ trong tủ điện. Tuy nhiên, việc lắp thay phải theo đúng tổ hợp mà Mitsubishi chỉ định.
Chức năng chính
- Điều khiển đồng thời ba trục servo theo lệnh từ CNC Mitsubishi.
- Nhận tín hiệu phản hồi từ encoder để kiểm soát vị trí, tốc độ và mô-men.
- Trao đổi dữ liệu với CNC và các drive khác qua liên kết quang.
- Giám sát quá dòng, quá tải, quá nhiệt và các trạng thái bất thường.
- Phối hợp với bộ nguồn, pin dự phòng và mạch dừng khẩn của hệ thống.
Thông số kỹ thuật MDS-DM2-V3-202020
| Hạng mục | Thông số đã xác minh |
|---|---|
| Hãng | Mitsubishi Electric |
| Model | MDS-DM2-V3-202020 |
| Dòng sản phẩm | MDS-DM2 |
| Loại thiết bị | Servo drive unit |
| Cấu hình | Ba trục servo tích hợp |
| Cấp nguồn của dòng DM2 | Ba pha 200–230 VAC |
| Mã công suất trong model | 20 / 20 / 20 |
| Kết nối điều khiển | Liên kết quang với CNC và drive |
| Dây đầu ra U/V/W theo manual | 2 mm², tương đương AWG 14 |
| Tài liệu tham chiếu | IB-1501136-B, MDS-DM2 Series Specifications Manual |
Giá trị 20/20/20 là ký hiệu cấu hình của đúng model. Không nên suy đổi trực tiếp thành công suất động cơ. Công suất thực tế phụ thuộc vào động cơ và tổ hợp được Mitsubishi phê duyệt.
Ứng dụng phù hợp
Thiết bị phù hợp với máy công cụ dùng hệ CNC Mitsubishi và có ba trục servo tương thích. Ví dụ, drive có thể phục vụ cụm trục tiến dao trên máy phay, máy tiện hoặc trung tâm gia công. Dù vậy, cấu hình cuối cùng do nhà chế tạo máy quyết định.
Nếu cần so sánh các lựa chọn khác, hãy xem MDS-D2-V2-2020, MDS-EH-V1-160W và MDS-EH-SP-200. Ngoài ra, trang servo Mitsubishi tổng hợp thêm các dòng liên quan.
Ưu điểm có căn cứ
- Tích hợp ba trục: một module xử lý ba kênh servo, nhờ đó bố trí hệ thống gọn hơn.
- Giao tiếp quang: hỗ trợ liên kết giữa CNC và drive theo kiến trúc Mitsubishi.
- Hỗ trợ phản hồi encoder: phục vụ điều khiển vị trí, tốc độ và mô-men chính xác.
- Giám sát bảo vệ: drive phát hiện nhiều trạng thái bất thường để hỗ trợ chẩn đoán.
Lỗi thường gặp và cách kiểm tra
Alarm quá dòng hoặc quá tải
Trước hết, hãy ghi lại mã alarm. Sau đó kiểm tra kẹt cơ khí, cáp U/V/W, cách điện động cơ và tham số. Không thay MDS-DM2-V3-202020 trước khi loại trừ chạm chập phía tải.
Mất truyền thông quang
Kiểm tra đầu nối quang, hướng cáp, bán kính uốn và thứ tự drive. Đồng thời, không nhìn trực tiếp vào đầu cáp quang đang phát sáng.
Lỗi pin hoặc mất dữ liệu vị trí
Đối chiếu sơ đồ pin dự phòng của máy. Sau đó thay pin theo quy trình của nhà sản xuất. Không ngắt pin tùy tiện khi chưa sao lưu dữ liệu cần thiết.
Lưu ý khi chọn đúng model
- Đối chiếu đủ chuỗi MDS-DM2-V3-202020 trên tem.
- Kiểm tra mã động cơ, encoder, cáp và đầu nối của cả ba trục.
- Xác nhận nguồn ba pha 200–230 VAC và bộ nguồn đi kèm.
- So sánh firmware, tham số và cấu hình do nhà chế tạo máy quy định.
- Chỉ đấu nối sau khi nguồn đã tắt, đèn CHARGE tắt và điện áp được kiểm tra an toàn.
Câu hỏi thường gặp
MDS-DM2-V3-202020 điều khiển bao nhiêu trục?
Đây là servo drive tích hợp ba trục.
Có thể thay bằng drive hai trục không?
Không nên. Số trục, đầu nối, tham số và tổ hợp động cơ khác nhau. Việc thay thế cần dựa trên tài liệu của máy.
Mã 202020 có phải là 2 kW mỗi trục không?
Không nên kết luận như vậy. Đây là mã cấu hình drive. Hãy dùng bảng tổ hợp động cơ chính thức để xác định công suất phù hợp.
Cần gửi thông tin gì để kiểm tra?
Hãy gửi ảnh tem drive, mã ba động cơ, bộ nguồn, mã alarm và ảnh đầu nối. Nhờ đó, SOMITEC có thể đối chiếu chính xác hơn.
Nguồn kỹ thuật: Mitsubishi Electric, MDS-DM2 Series Specifications Manual IB-1501136-B và CNC Drive System Data Book IB-1501142.
