Mô tả

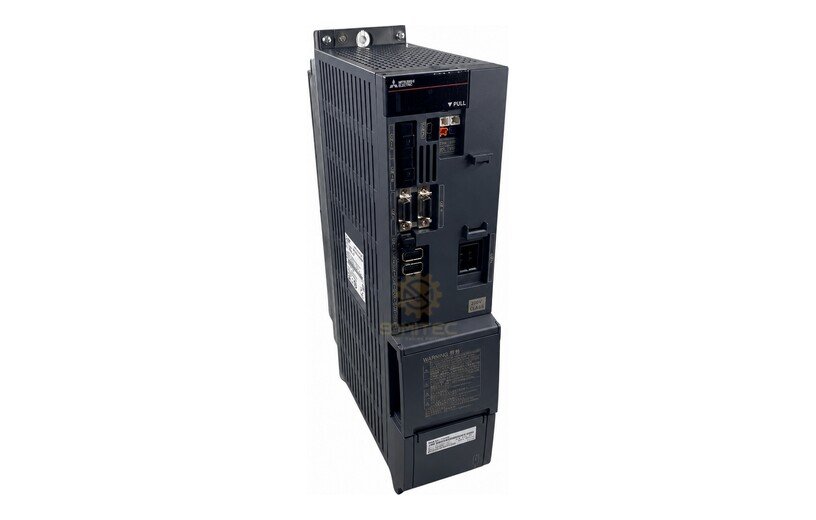

Servo drive Mitsubishi MDS-E-V1-160W là bộ điều khiển servo một trục thuộc dòng MDS-E của Mitsubishi Electric. Thiết bị nhận nguồn DC link và điều khiển servo motor theo lệnh từ hệ CNC. Khi thay thế, kỹ thuật viên phải đối chiếu đủ model, motor, bộ nguồn, cáp và cấu hình máy.
Servo drive Mitsubishi MDS-E-V1-160W là gì?
MDS-E-V1-160W thuộc nhóm drive servo một trục, cấp hệ thống 200 V. Theo catalog drive system của Mitsubishi Electric, model có dòng cực đại danh nghĩa 160 A. Nguồn mạch lực định mức nằm trong khoảng 270–324 VDC, còn dòng vào định mức là 35 A.
Ký tự W là một phần của mã sản phẩm. Vì vậy, MDS-E-V1-160W không nên được xem là đồng nhất với MDS-E-V1-160. Hai model có cùng dòng cực đại danh nghĩa nhưng khác dòng vào, khối lượng và bản vẽ kích thước. Người dùng cần đọc đúng toàn bộ tem trước khi đặt hàng.
Thông số kỹ thuật đã xác minh
| Hạng mục | Thông số |
|---|---|
| Hãng | Mitsubishi Electric |
| Model | MDS-E-V1-160W |
| Dòng sản phẩm | MDS-E Series |
| Loại drive | Servo drive một trục |
| Dòng cực đại danh nghĩa | 160 A peak |
| Nguồn mạch lực | 270–324 VDC |
| Dòng vào định mức | 35 A |
| Nguồn điều khiển | 200–240 VAC; cho phép +10% đến −15% |
| Dòng nguồn điều khiển | Tối đa 0,2 A |
| Tần số nguồn điều khiển | 50/60 Hz; cho phép ±5% |
| Phương pháp điều khiển | Điều khiển PWM sóng sin |
| Phanh động | Tích hợp |
| Encoder phía máy | Tương thích |
| Cấp bảo vệ | IP20, không bao gồm cầu đấu |
| Làm mát | Quạt cưỡng bức |
| Khối lượng | 4,5 kg |
| Bản vẽ kích thước hãng | Kiểu B1 |
Các số liệu trên lấy đúng từ cột MDS-E-V1-160W trong catalog drive system của Mitsubishi Electric. Công suất motor phù hợp không được suy ra trực tiếp từ con số 160 A. Cần dùng bảng tổ hợp drive–motor và cấu hình CNC tương ứng.
Chức năng và ứng dụng
Điều khiển một trục servo
Drive tạo điện áp ba pha điều khiển một servo motor từ nguồn DC link. Bộ điều khiển CNC gửi lệnh vị trí, tốc độ và mô-men. Sau đó, drive xử lý tín hiệu phản hồi để duy trì chuyển động theo yêu cầu.
Phối hợp trong hệ MDS-E
MDS-E-V1-160W làm việc cùng power supply MDS-E, servo motor, cáp truyền thông và encoder tương thích. Khi kiểm tra toàn cụm, kỹ thuật viên nên đối chiếu bộ nguồn Mitsubishi MDS-E-CV-185 hoặc model nguồn thực tế trên máy.
Ứng dụng điển hình
- Trục tiến dao trong máy công cụ sử dụng hệ CNC Mitsubishi.
- Thay thế drive cùng mã MDS-E-V1-160W sau khi xác nhận tổ hợp motor.
- Sửa chữa hệ servo khi xuất hiện alarm nguồn, quá dòng, phản hồi hoặc quá nhiệt.
- Nâng cấp hoặc phục hồi tủ điện có kiến trúc MDS-E tương thích.
Ưu điểm có căn cứ
- Thiết kế một trục: tách riêng kênh servo để thuận tiện đối chiếu cấu hình.
- Dòng cực đại danh nghĩa 160 A: thông số được hãng công bố cho đúng model.
- Phanh động tích hợp: giảm yêu cầu lắp bộ phanh động ngoài cho model này.
- Hỗ trợ encoder phía máy: phù hợp các cấu hình cần phản hồi ngoài motor.
- Làm mát cưỡng bức: quạt tích hợp hỗ trợ kiểm soát nhiệt trong tủ điện.
Lưu ý lựa chọn và thay thế
Không bỏ qua ký tự W
Hãy kiểm tra chính xác mã MDS-E-V1-160W trên tem. Model MDS-E-V1-40, MDS-E-V1-80 và MDS-E-V1-320W thuộc cùng họ nhưng có cấp dòng và điều kiện lắp đặt khác. Không thay chéo nếu chưa kiểm tra tài liệu.
Kiểm tra toàn bộ tổ hợp
Trước khi lắp, cần xác nhận model CNC, mã servo motor, nguồn DC bus, cáp encoder, cáp motor và sơ đồ đầu nối. Đồng thời, hãy kiểm tra không gian lắp đặt, hướng gió và khoảng hở tản nhiệt theo manual.
An toàn khi thao tác
Ngắt và khóa nguồn trước khi tháo drive. Chờ tụ DC link xả theo thời gian quy định của Mitsubishi Electric. Chỉ đo điện áp hoặc xử lý cầu đấu khi đã xác nhận mức điện áp an toàn bằng thiết bị phù hợp.
Lỗi thường gặp và kiểm tra ban đầu
- Không ready: kiểm tra nguồn điều khiển, DC bus, liên động và truyền thông với CNC.
- Alarm quá dòng: kiểm tra cáp U/V/W, cách điện motor, module công suất và tải cơ khí.
- Alarm encoder: kiểm tra cáp phản hồi, đầu nối, nhiễu và model motor.
- Quá nhiệt: vệ sinh đường gió, kiểm tra quạt và nhiệt độ trong tủ.
- Rung hoặc sai vị trí: kiểm tra cơ khí, khớp nối, encoder và tham số servo.
Nên ghi lại nguyên văn mã alarm, thời điểm phát sinh và trục ảnh hưởng. Dữ liệu này giúp phân biệt lỗi drive, motor, cáp hoặc cơ cấu máy trước khi quyết định sửa chữa.
Câu hỏi thường gặp
MDS-E-V1-160W điều khiển bao nhiêu trục?
Đây là servo drive một trục thuộc dòng MDS-E.
Dòng cực đại của MDS-E-V1-160W là bao nhiêu?
Dòng cực đại danh nghĩa là 160 A peak. Dòng vào định mức của model này là 35 A.
MDS-E-V1-160 có thay cho bản 160W không?
Không nên thay trực tiếp. Hai model khác dòng vào định mức, khối lượng và bản vẽ kích thước. Cần xác nhận tổ hợp motor và cấu hình máy trước khi thay.
Cần cung cấp thông tin gì để kiểm tra tương thích?
Hãy gửi ảnh rõ tem drive, tem motor, model CNC, model power supply, sơ đồ cụm drive và mã alarm. SOMITEC sẽ đối chiếu cấu hình trước khi báo giá hoặc đề xuất sửa chữa.
