Mô tả

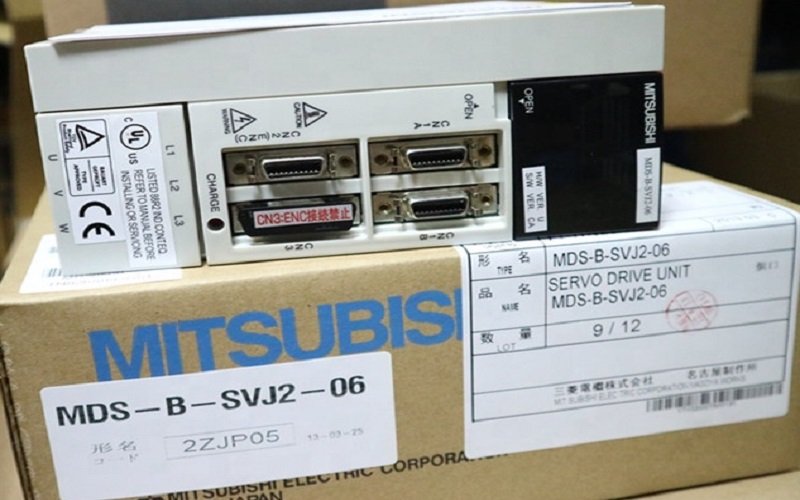

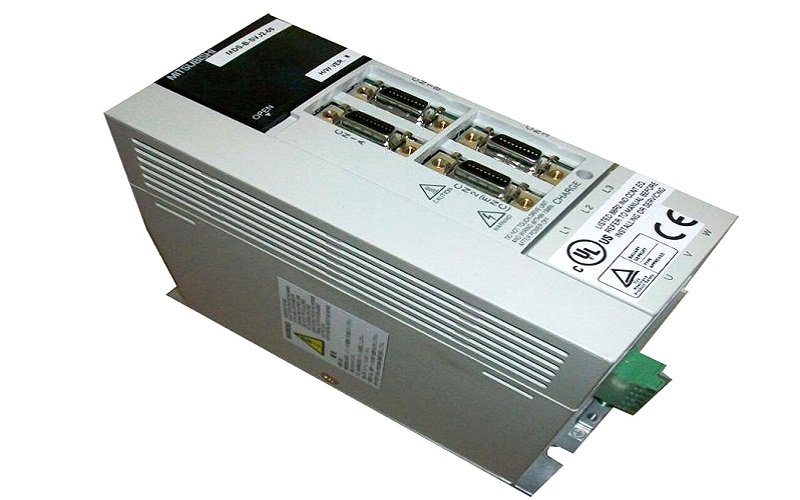

Mitsubishi MDS-B-SVJ2-06 là servo drive AC một trục, cấp công suất 600 W, dùng trong hệ MELDAS CNC tương thích. Thiết bị nhận lệnh từ NC, xử lý tín hiệu detector và điều khiển servo motor theo vị trí, tốc độ và mô-men. Khi thay thế phải đối chiếu đúng part number, motor, detector, cáp, tham số và phiên bản phần cứng.
Servo drive MDS-B-SVJ2-06 có chức năng gì?
MDS-B-SVJ2-06 điều khiển một trục chạy dao của máy CNC. Drive giám sát dòng điện, tín hiệu phản hồi và trạng thái motor trong quá trình vận hành. Đây không phải spindle drive hoặc bộ nguồn chung; không chọn thiết bị chỉ dựa trên hình dáng vỏ hay mức công suất.
Thông số kỹ thuật MDS-B-SVJ2-06
| Hạng mục | Thông tin |
|---|---|
| Hãng | Mitsubishi Electric |
| Model | MDS-B-SVJ2-06 |
| Dòng | MDS-B-SVJ2 |
| Loại | AC servo drive unit |
| Số trục điều khiển | 1 trục |
| Cấp công suất | 600 W (0,6 kW) |
| Nguồn mạch chính | 3 pha 200–230 VAC, 50/60 Hz |
| Nguồn điều khiển | 1 pha 200–230 VAC, 50/60 Hz |
| Tương thích | Đối chiếu motor, detector, NC, cáp, tham số và phần cứng |
Part number phải được viết liền chính xác là MDS-B-SVJ2-06. Không dùng thông số hoặc ảnh của SVJ2-10, SVJ2-20, SVJ2-07 hay model gần giống.
Kiểm tra tương thích trước khi thay drive
Đối chiếu motor và detector
Chụp tem servo motor, mã detector hoặc encoder và toàn bộ giắc cắm. Cùng công suất không đồng nghĩa có thể thay chéo.
Kiểm tra nguồn và cáp
Xác nhận nguồn mạch chính, nguồn điều khiển, cáp motor, cáp phản hồi và cực tính theo manual. Không đấu thử khi chưa có sơ đồ chính xác.
Sao lưu tham số CNC
Trước khi tháo drive, cần sao lưu tham số liên quan và ghi nhận đầy đủ alarm. Sau khi lắp phải kiểm tra giới hạn hành trình, chiều quay và chạy thử ở tốc độ thấp.
Alarm và lỗi thường gặp
- Drive không lên nguồn hoặc mất nguồn điều khiển.
- Báo quá dòng, quá tải hoặc quá nhiệt.
- Báo lỗi detector do encoder, cáp hoặc đầu nối.
- Trục rung, sai vị trí hoặc chạy không ổn định.
Mã alarm phải được đọc theo đúng bộ điều khiển và manual của hệ máy. Cần kiểm tra nguồn, motor, tải cơ khí, cáp và tham số trước khi kết luận MDS-B-SVJ2-06 hỏng.
Lưu ý lựa chọn và an toàn
Ngắt nguồn, chờ tụ DC xả và kiểm tra điện áp trước khi thao tác. Không thay chéo drive chỉ vì cùng kích thước. Không tự chỉnh tham số bảo vệ hoặc chạy motor khi chưa xác nhận đúng cấu hình.
Dịch vụ SOMITEC
SOMITEC hỗ trợ kiểm tra nguồn, công suất, mạch công suất, phản hồi detector, cáp và khả năng ghép motor; đồng thời sửa chữa drive theo tình trạng thực tế. Xem danh mục sản phẩm SOMITEC, dịch vụ sửa servo, dịch vụ sửa chữa máy CNC hoặc liên hệ kiểm tra MDS-B-SVJ2-06.
FAQ về Mitsubishi MDS-B-SVJ2-06
Drive điều khiển bao nhiêu trục?
MDS-B-SVJ2-06 là servo drive một trục, cấp công suất 600 W.
Có thể thay bằng SVJ2-10 không?
Không kết luận thay trực tiếp. Phải đối chiếu motor, detector, nguồn, cáp, tham số và phiên bản phần cứng.
Cần gửi gì để SOMITEC kiểm tra?
Gửi ảnh tem drive, motor, detector, các giắc, mã CNC, alarm và thông tin máy đang sử dụng.
