Bo mạch FANUC A20B-2002-0520 I/O 48/32

Mô tả

Bo mạch FANUC A20B-2002-0520 là module I/O bảng vận hành, kết nối tín hiệu thao tác với bộ điều khiển qua FANUC I/O Link. Model có 48 ngõ vào, 32 ngõ ra và giao diện tay quay MPG. Khi chọn thay thế, cần đối chiếu mã đầy đủ, revision, sơ đồ dây và cấu hình CNC của máy.

Chức năng bo mạch FANUC A20B-2002-0520

Module nhận tín hiệu số từ bảng vận hành và xuất tín hiệu điều khiển theo cấu hình hệ thống. Các ngõ vào của model này không dùng cấu trúc ma trận. Giao diện MPG hỗ trợ tối đa ba tay quay và được manual mô tả dành cho CNC i Series.

Vì vậy, kỹ thuật viên cần phân biệt bo I/O với servo amplifier hoặc encoder motor. Chức năng nhận tín hiệu thao tác không có nghĩa bo trực tiếp cấp công suất cho động cơ. Có thể xem nhóm linh kiện FANUC để tìm đúng loại thiết bị trong tủ điện.

Bảng thông số A20B-2002-0520

Nguồn: FANUC Connection Manual B-63833EN/03, mục 9.8.8, trang in 241–242; GE Fanuc GFK-1478E, phần giới thiệu module 48/32. Không dùng bảng này để thay thế sơ đồ đấu dây của nhà chế tạo máy.

Ứng dụng và ưu điểm có căn cứ

Kết nối bảng vận hành

Bo phù hợp với cấu hình bảng vận hành đã thiết kế cho đúng module này. Các nút nhấn, công tắc và tay quay phải được kiểm tra theo sơ đồ máy. Trước khi đặt hàng, nên chụp rõ tem CNC và cả hai mặt bo hiện tại.

Đầu vào không ma trận và giao diện MPG

Cấu trúc đầu vào riêng giúp xác định từng đường tín hiệu theo sơ đồ. Ngoài ra, giao diện MPG cho phép kết nối tay quay trong cấu hình được hỗ trợ. Lợi ích thực tế phụ thuộc cách gán I/O và chương trình ladder trên từng máy.

Tham khảo bo mạch FANUC A20B-2002-0470 để phân biệt loại I/O ma trận. Hai mã có cấu trúc khác nhau; không tự thay chéo chỉ vì hình dáng tương tự.

Lưu ý lựa chọn và kiểm tra lỗi

Nút nhấn không phản hồi

Trước hết, ghi lại thao tác gây lỗi và trạng thái tín hiệu trên màn hình chẩn đoán. Sau đó, kiểm tra nút nhấn, nguồn, cáp và connector. Một nút không hoạt động chưa đủ để kết luận bo hỏng.

Tay quay không phát lệnh

Kiểm tra đầu nối MPG và cấu hình liên quan theo tài liệu của máy. Đồng thời, đối chiếu mã tay quay, vị trí cáp và điều kiện cho phép chạy trục. Không dùng thông số của encoder motor để chọn tay quay MPG.

Mất cả nhóm tín hiệu

Nếu nhiều tín hiệu cùng mất, cần khảo sát phần chung của đường kết nối. Hãy kiểm tra nguồn module và truyền thông trước khi quyết định thay PCB. Các phép đo phải do người có chuyên môn thực hiện theo quy trình nhà máy.

Trong hệ truyền động, bo nguồn FANUC PSM-30i có vai trò khác. Không cấp nguồn thử cho bo I/O từ một đầu nối chưa được xác nhận.

Chuẩn bị hồ sơ thay thế

Hồ sơ nên có mã A20B và revision, tem hệ điều khiển, ảnh hai mặt PCB, ảnh đầu cáp và alarm. Ngoài ra, cần ghi rõ máy lỗi liên tục hay chỉ lỗi khi nóng. Những thông tin này giúp khoanh vùng trước khi trao đổi phương án cung cấp.

Cô lập nguồn trước khi tháo bo và thực hiện biện pháp chống tĩnh điện. Bảo vệ chân connector khi đóng gói. Không đấu tắt tín hiệu an toàn hoặc cấp thử bằng sơ đồ phỏng đoán.

FAQ – câu hỏi thường gặp

A20B-2002-0520 có thay trực tiếp 0521 được không?

Cần xác nhận bằng sơ đồ và cấu hình máy. Manual phân biệt 0520 có MPG, còn 0521 không có giao diện này. Không nên chọn chỉ dựa vào số điểm I/O.

Cần gửi gì để đối chiếu đúng bo?

Gửi ảnh mã đầy đủ, revision, tem CNC và đầu cáp. Nếu có lỗi, bổ sung alarm và mô tả điều kiện phát sinh qua trang liên hệ SOMITEC.

Ảnh có đại diện đúng mã hàng giao không?

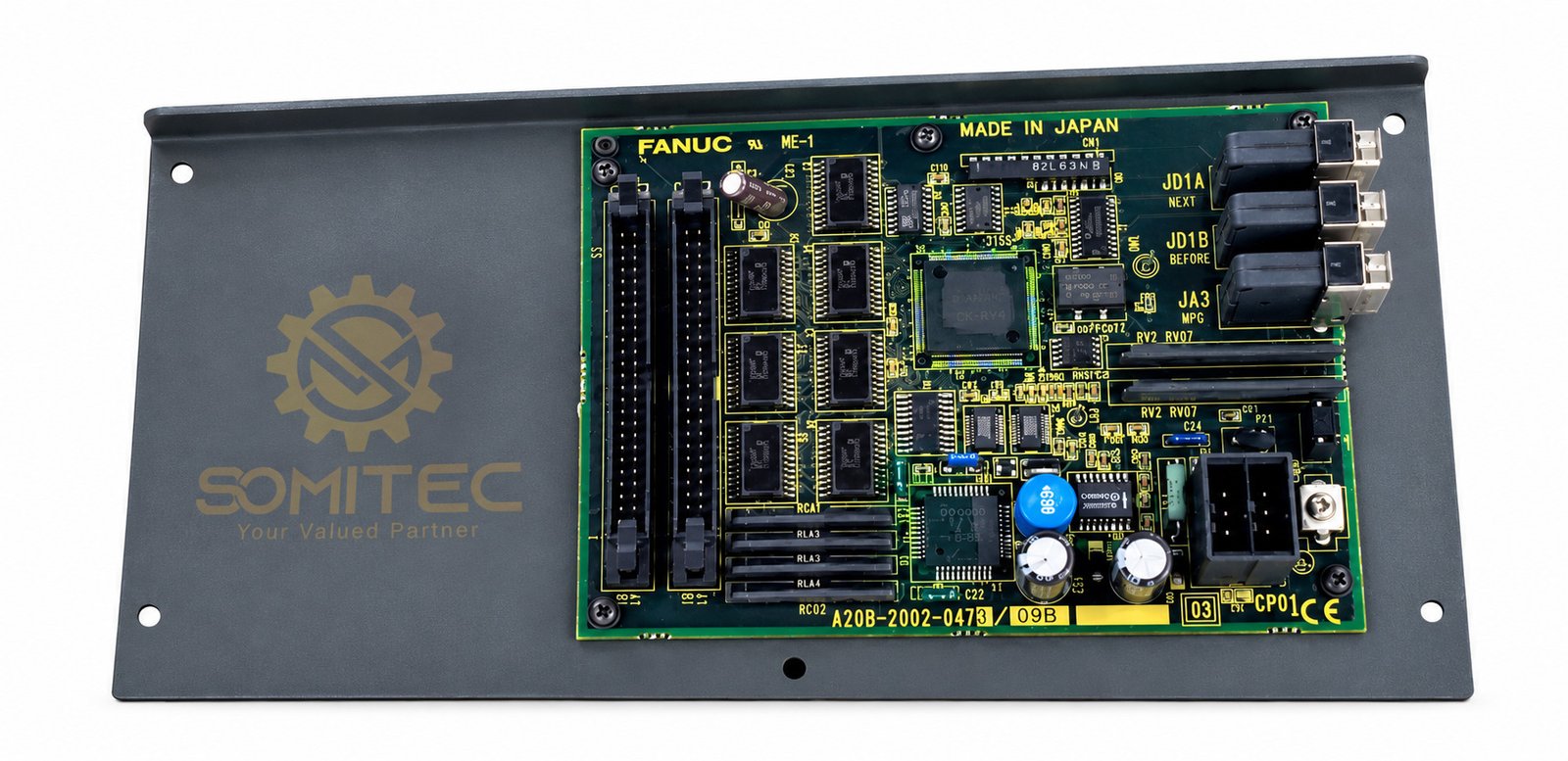

Ảnh minh họa dùng bo 0470 khác model, đã xử lý nền; không dùng ảnh để xác định revision hoặc tình trạng hàng giao. Hình thực tế cần được xác nhận theo từng yêu cầu.

Giá và tình trạng hàng được xác nhận thế nào?

Khách hàng cần gửi mã và yêu cầu cụ thể để nhận thông tin cung cấp. Bài không xác nhận sẵn tồn kho, giá hoặc thời gian giao khi chưa có dữ liệu.
