Servo drive Mitsubishi MDS-DH-V2-8080

Mô tả

Servo drive Mitsubishi MDS-DH-V2-8080 là mô-đun điều khiển truyền động trong hệ CNC Mitsubishi dòng MDS-DH. Drive xử lý lệnh điều khiển, tín hiệu encoder và dòng điện cấp cho servo motor. Việc lựa chọn thiết bị thay thế phải dựa trên tem model và cấu hình máy, không dựa riêng vào hình dáng.

Chức năng của servo drive Mitsubishi MDS-DH-V2-8080

MDS-DH-V2-8080 điều khiển chuyển động theo lệnh từ CNC và giám sát phản hồi từ motor. Thiết bị theo dõi nguồn, dòng điện, nhiệt độ, encoder và trạng thái giao tiếp. Khi một thành phần liên quan bất thường, drive có thể dừng để bảo vệ hệ thống.

Phần số trong model không nên được diễn giải thành công suất khi chưa có tài liệu hoặc tem xác nhận. Số trục cũng chỉ trình bày trong phần thông số khi đã đối chiếu, tuyệt đối không đưa vào tên sản phẩm.

Thông tin cần kiểm tra trước khi lắp

• Model đầy đủ MDS-DH-V2-8080 và phiên bản phần cứng.
• Model servo motor và loại encoder đang kết nối.
• Mô-đun nguồn, điện áp hệ thống và cấu hình CNC.
• Giắc cắm, cáp điều khiển, cáp động lực và phương án làm mát.
• Dữ liệu tham số, vị trí trục và bản sao cấu hình máy.

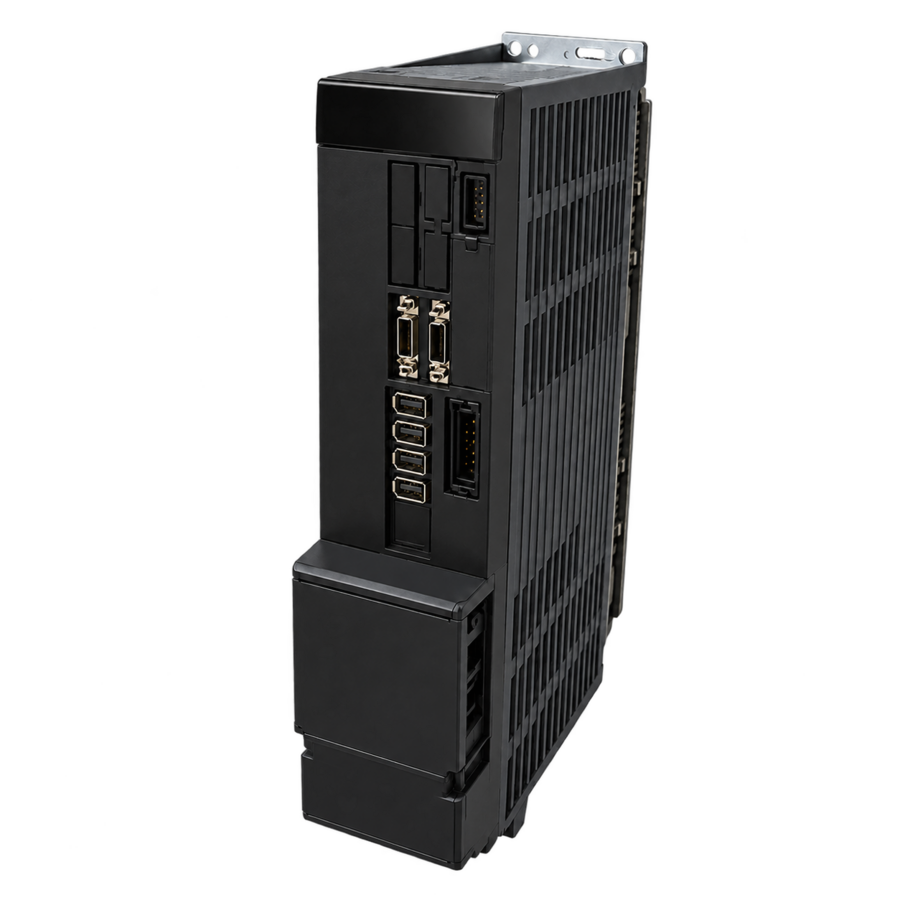

Hình ảnh trên trang là hình minh họa cho dòng servo drive CNC. Khi chọn thiết bị, cần đối chiếu tem model thực tế, đầu nối và cấu hình hệ thống.

Kiểm tra khi drive báo alarm

Hãy ghi lại mã alarm và điều kiện xảy ra lỗi. Tiếp theo, kiểm tra nguồn, đầu nối, quạt, motor, encoder và cơ cấu truyền động. Các tình trạng kẹt cơ khí, cáp chạm chập hoặc nguồn không ổn định có thể làm drive báo lỗi dù bản thân mô-đun chưa hỏng.

Trước khi tháo drive, cần ngắt nguồn, khóa nguồn và chờ DC bus xả về mức an toàn. Không cắm rút giắc khi đang cấp điện. Đồng thời, không đổi drive giữa hai máy nếu chưa sao lưu và kiểm tra tham số.

Hỗ trợ kỹ thuật từ SOMITEC

SOMITEC cung cấp linh kiện Mitsubishi cho máy CNC và hỗ trợ kiểm tra drive theo hiện tượng thực tế. Khách hàng có thể xem thêm servo drive Mitsubishi MDS-DH-V2-2020 để nhận biết các model cùng dòng; việc thay thế giữa hai model vẫn phải được xác minh riêng.

Nếu cần chẩn đoán, SOMITEC có dịch vụ sửa servo CNC. Vui lòng gửi ảnh tem, ảnh giắc cắm, model motor và mã alarm qua trang liên hệ SOMITEC.

Câu hỏi thường gặp

Có thể dùng MDS-DH-V2-4040 thay MDS-DH-V2-8080 không?

Không thể kết luận chỉ từ hình dáng. Cần đối chiếu dòng điện, motor, nguồn, đầu nối và cấu hình hệ thống.

Alarm drive có thể xuất phát từ motor không?

Có. Motor, encoder, cáp và tải cơ khí đều có thể làm drive báo alarm hoặc ngắt bảo vệ.

SOMITEC cần thông tin gì để báo đúng mã?

Cần ảnh tem rõ nét, model motor, bộ nguồn, mã alarm và hình tổng thể tủ điện.
