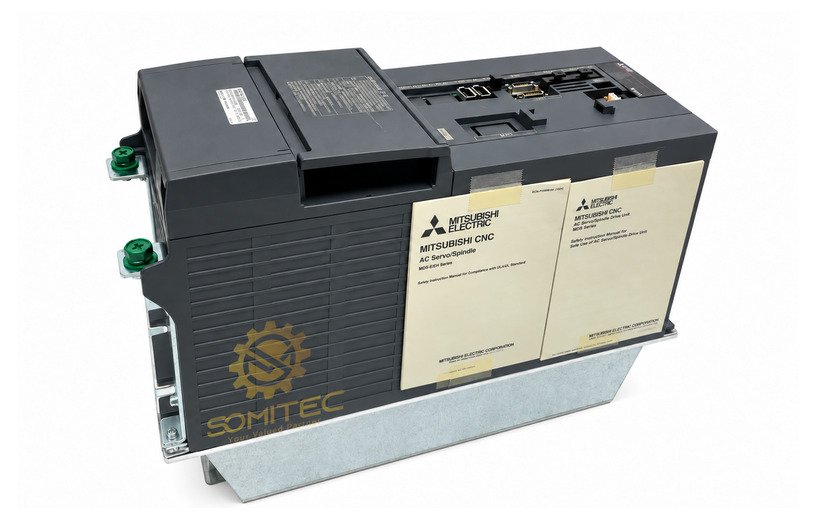

Spindle drive Mitsubishi MDS-E-SP-320

Mô tả

Spindle drive Mitsubishi MDS-E-SP-320 là bộ điều khiển trục chính một trục thuộc dòng MDS-E của Mitsubishi Electric. Thiết bị nhận nguồn DC từ bộ nguồn trong hệ drive. Sau đó, nó điều khiển tốc độ, mô-men và trạng thái của spindle motor theo lệnh CNC.

Spindle drive Mitsubishi MDS-E-SP-320 là gì?

MDS-E-SP-320 là spindle drive một trục. Mã 320 thể hiện cấp dòng cực đại danh định 320 A, không phải công suất motor tính bằng kW. Vì vậy, khi thay thế cần tra đúng tổ hợp drive, motor, bộ nguồn và cấu hình CNC.

Dòng MDS-E dùng bộ xử lý chuyên dụng cho điều khiển servo và spindle. Nhờ đó, hệ thống cải thiện tốc độ xử lý, khả năng chẩn đoán và điều khiển chính xác. Xem thêm nhóm biến tần Mitsubishi tại SOMITEC.

Chức năng và ứng dụng

Điều khiển motor trục chính

Thiết bị biến đổi nguồn DC link thành điện áp AC để điều khiển spindle motor. Nó xử lý lệnh tốc độ, chiều quay và mô-men từ CNC. Đồng thời, drive truyền trạng thái ready và alarm về hệ điều khiển.

Phối hợp trong hệ MDS-E

MDS-E-SP-320 làm việc cùng power supply, cáp quang, spindle motor và cảm biến tương thích. Khi kiểm tra toàn cụm, kỹ thuật viên nên đối chiếu cả bộ nguồn Mitsubishi MDS-E-CV-185 hoặc mã power supply thực tế trên máy. Không chọn drive chỉ theo kích thước vỏ.

Thông số kỹ thuật đã xác minh

Ưu điểm của dòng MDS-E

• Bộ xử lý điều khiển chuyên dụng giúp nâng tốc độ xử lý cơ bản.
• Hỗ trợ truyền thông quang tốc độ cao trong hệ Mitsubishi CNC.
• Chức năng chẩn đoán và bảo trì phòng ngừa được cải thiện.
• Đầu nối nguồn motor có cơ cấu hạn chế cắm nhầm.

Lỗi thường gặp và cách kiểm tra

Spindle không ready hoặc không quay

Trước hết, hãy ghi lại mã alarm trên CNC và drive. Tiếp theo, kiểm tra DC link, nguồn điều khiển, cáp quang, tín hiệu emergency và lệnh spindle enable. Không nên thay drive khi chưa xác nhận nguồn cấp.

Alarm quá dòng hoặc quá tải

Kiểm tra cách điện motor, cáp U/V/W, tải cơ khí và thời gian tăng tốc. Ngoài ra, cần kiểm tra cảm biến spindle và thông số motor. Nếu alarm xuất hiện sau khi thay drive, hãy đối chiếu lại cấu hình.

Alarm quạt hoặc quá nhiệt

Kiểm tra quạt làm mát, khe thông gió, nhiệt độ tủ điện và bụi bẩn. Trước khi thao tác, phải ngắt nguồn và chờ điện áp DC bus giảm về mức an toàn.

Lưu ý lựa chọn và thay thế

Hãy đối chiếu đầy đủ mã MDS-E-SP-320. Đồng thời, cần xác nhận mã spindle motor, power supply, CNC, connector, cáp quang và phiên bản phần mềm. Model gần giống có thể không tương thích dù cùng dòng MDS-E.

Nếu cần điều khiển trục servo thay vì spindle, có thể tham khảo servo drive Mitsubishi MDS-E-V2-20. Hai thiết bị khác chức năng và không thay trực tiếp cho nhau.

Câu hỏi thường gặp

MDS-E-SP-320 có điều khiển bao nhiêu trục chính?

Đây là spindle drive một trục. Tài liệu hãng xếp model này trong nhóm 1-axis spindle drive unit.

Con số 320 có phải công suất 320 kW không?

Không. Đây là cấp dòng cực đại danh định 320 A. Công suất motor phù hợp phải tra theo bảng tổ hợp của Mitsubishi Electric.

Có thể thay MDS-E-SP-240 bằng MDS-E-SP-320 không?

Không nên thay trực tiếp. Cần kiểm tra motor, power supply, dòng yêu cầu, kích thước, connector và cấu hình CNC trước khi quyết định.

Cần gửi thông tin gì để SOMITEC kiểm tra?

Vui lòng gửi ảnh tem drive, mã spindle motor, mã power supply, model máy, hệ CNC và alarm. SOMITEC sẽ đối chiếu trước khi báo giá. Có thể gửi thông tin tại trang yêu cầu tìm linh kiện.

Nguồn kỹ thuật: Mitsubishi Electric MDS-E/EH Series Specifications Manual, tài liệu IB-1501226ENG và trang sản phẩm Drive Units của Mitsubishi Electric FA.
